샤오미 스탠딩 팬2 조립

요즘 슬슬 날씨가 더워지고 있어 생각난김에 창고에 두었던 선풍기들을 꺼내었다. 그 중 샤오미 선풍기는 상자에 분해되어 보관 중이라 조립이 필요했다. 선풍기 조립은 부품이 규격화 및 단순화 되어 있어 그리 어렵지는 않지만, 작년에 선풍기를 다시 상자로 넣으면서 순서대로 맞춰 넣지 않았더니 이상하게 상자에 안들어가서 애를 먹었었다.

분해 보관은 조립의 역순이니 올해는 조립 과정을 블로그에 참고용 글로 남겨두려고 한다.

상자로 보관중이었던 스탠딩 선풍기

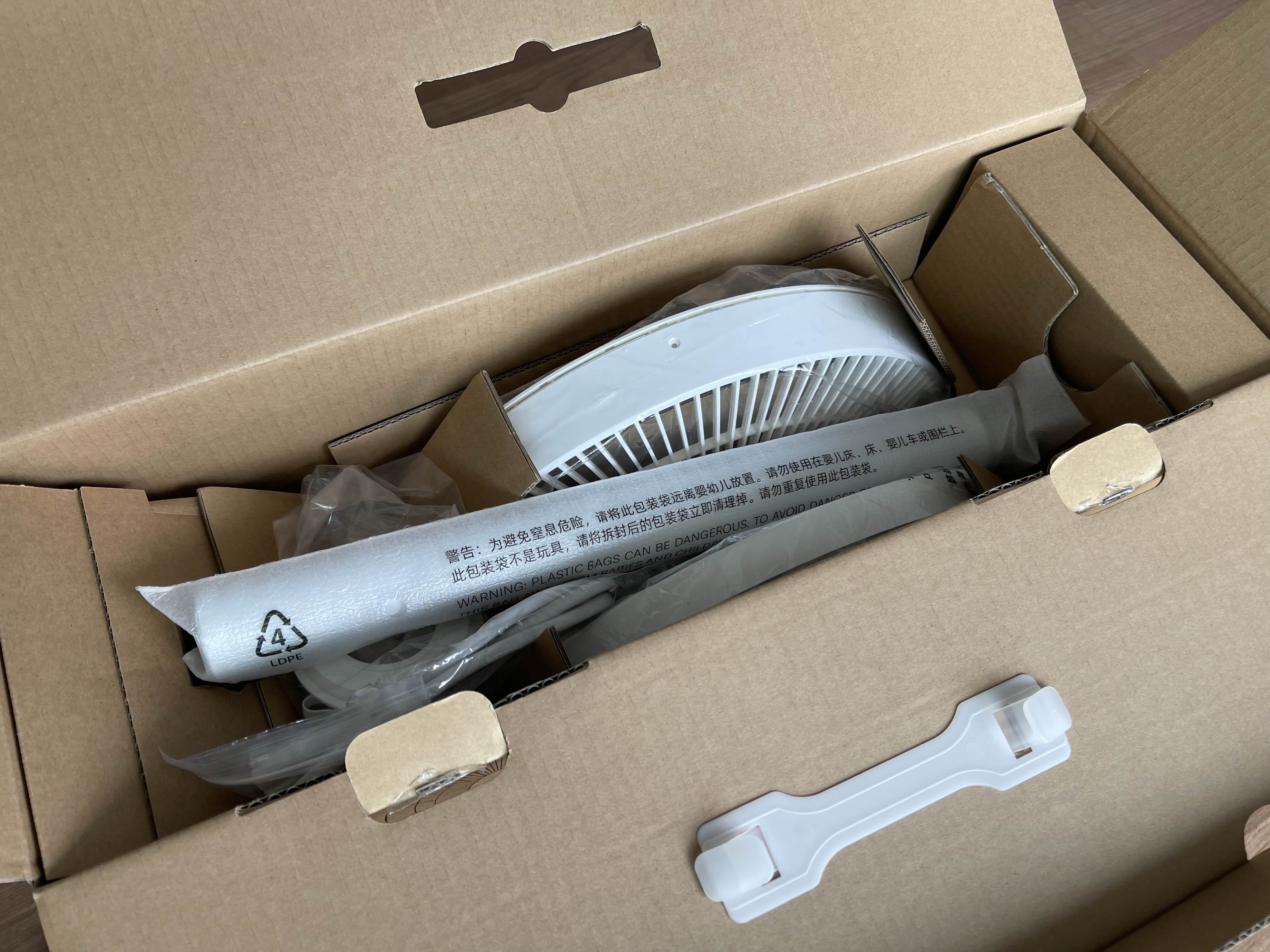

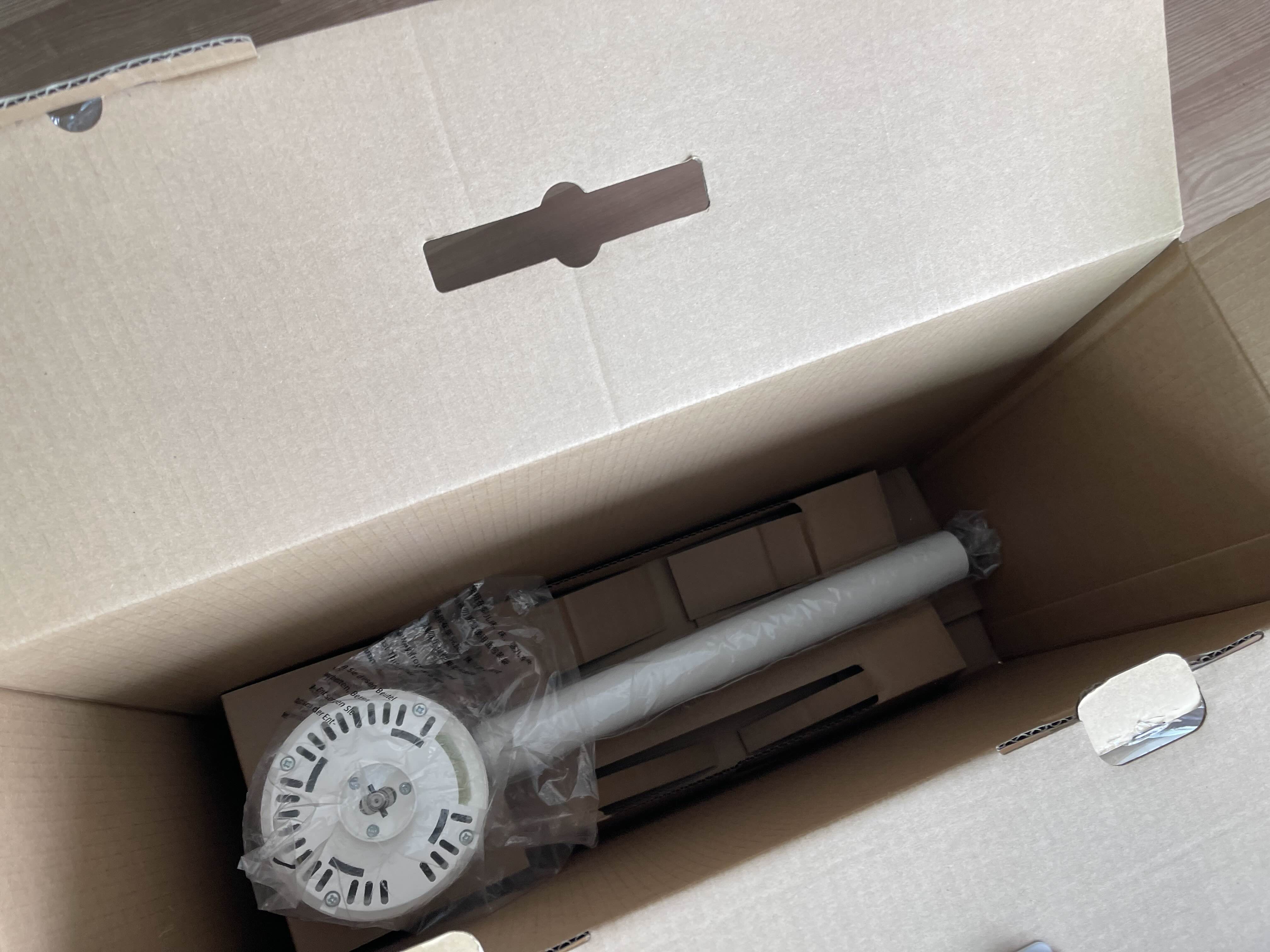

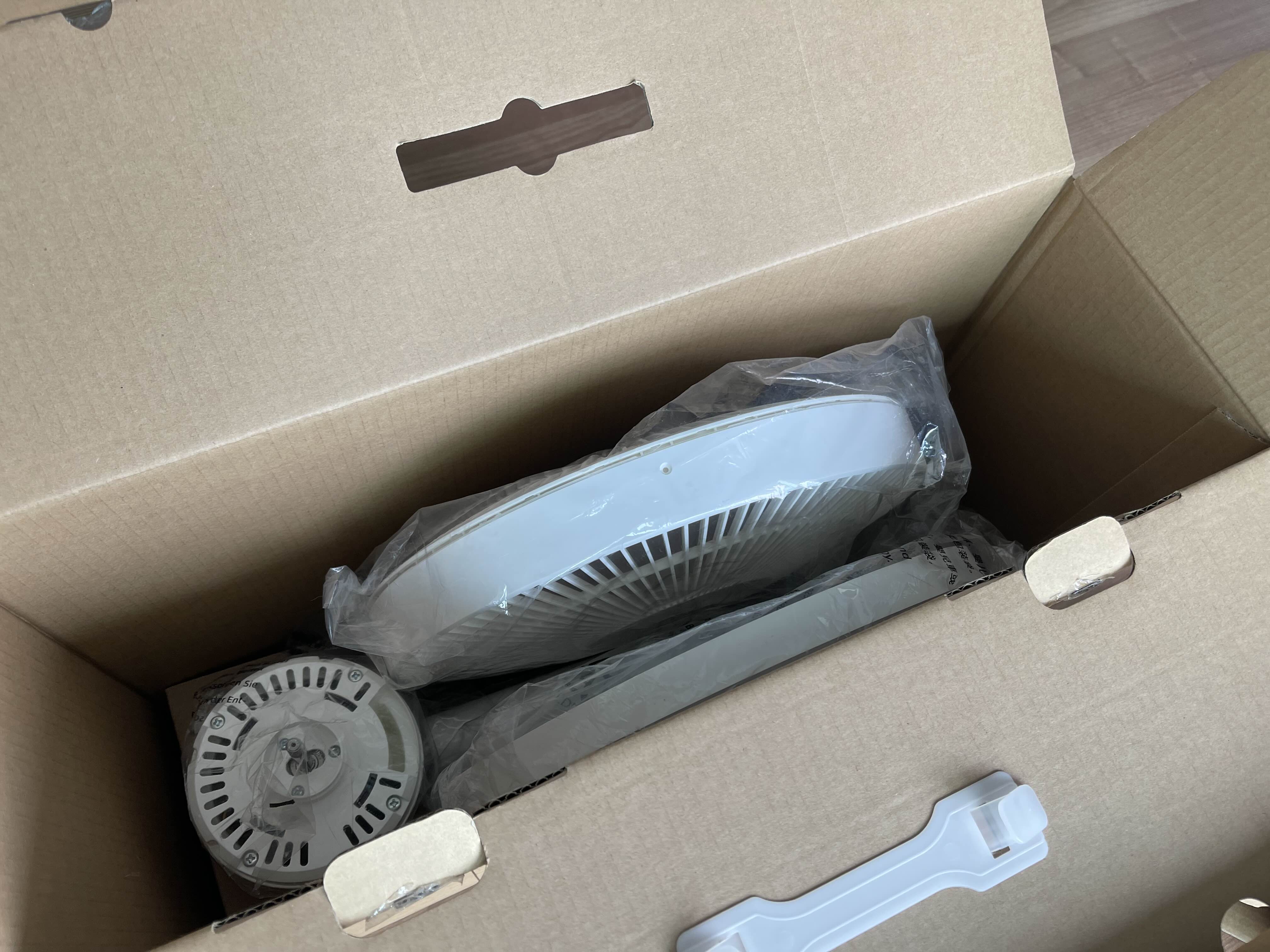

상자를 열었을 때 보이는 모습

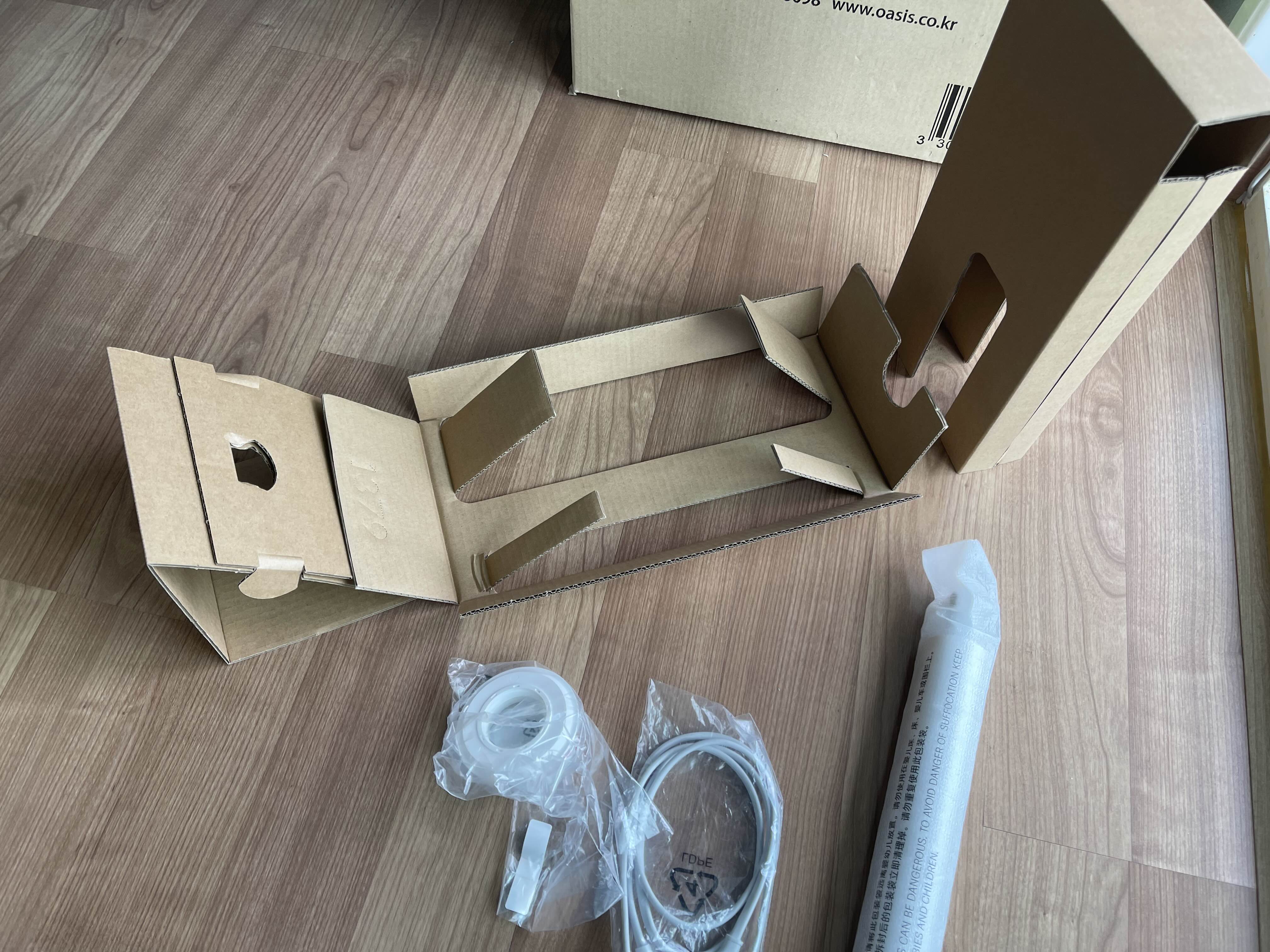

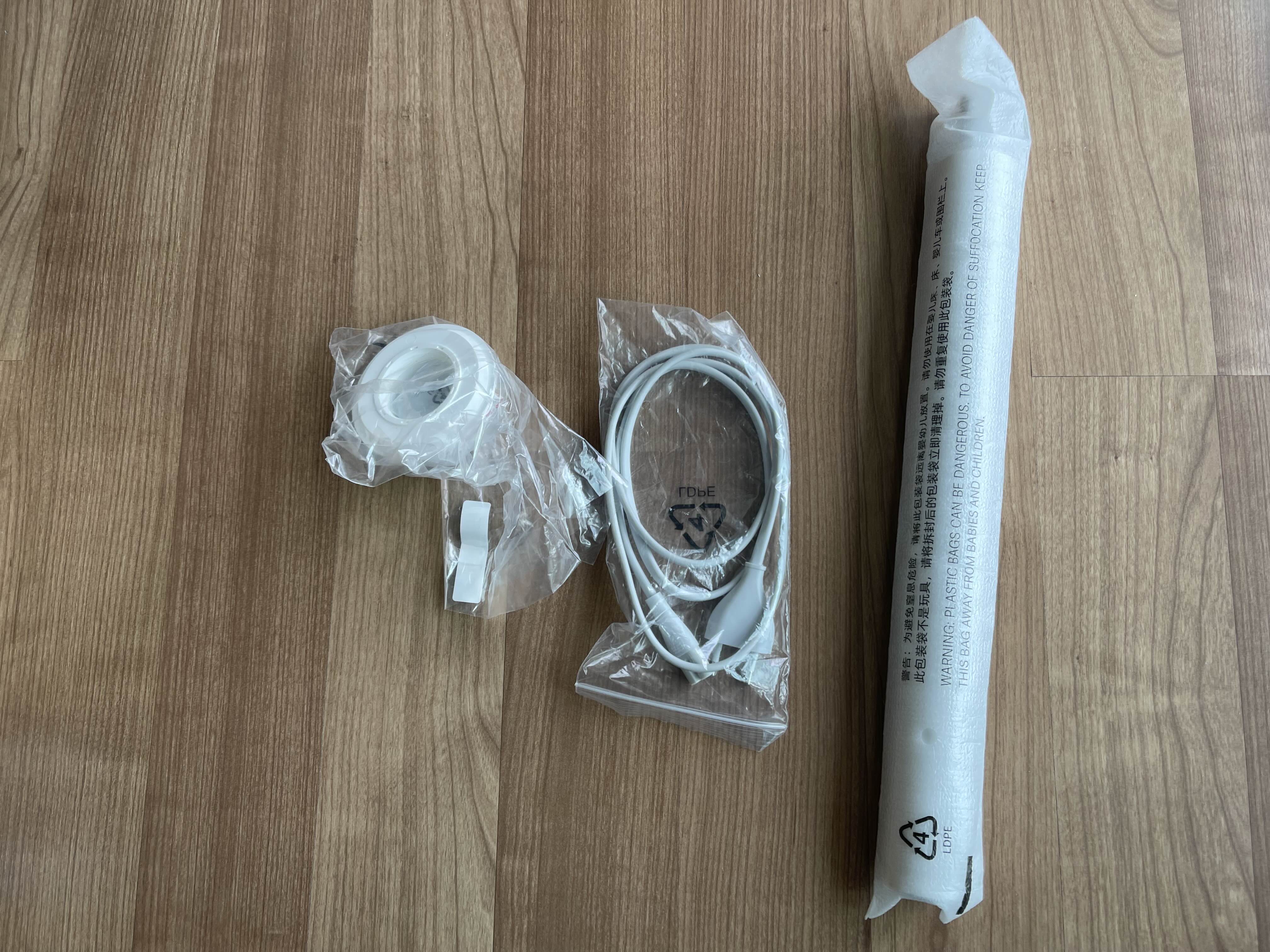

선풍기 망/팬 고정 부품, 전원 케이블, 높이 확장봉

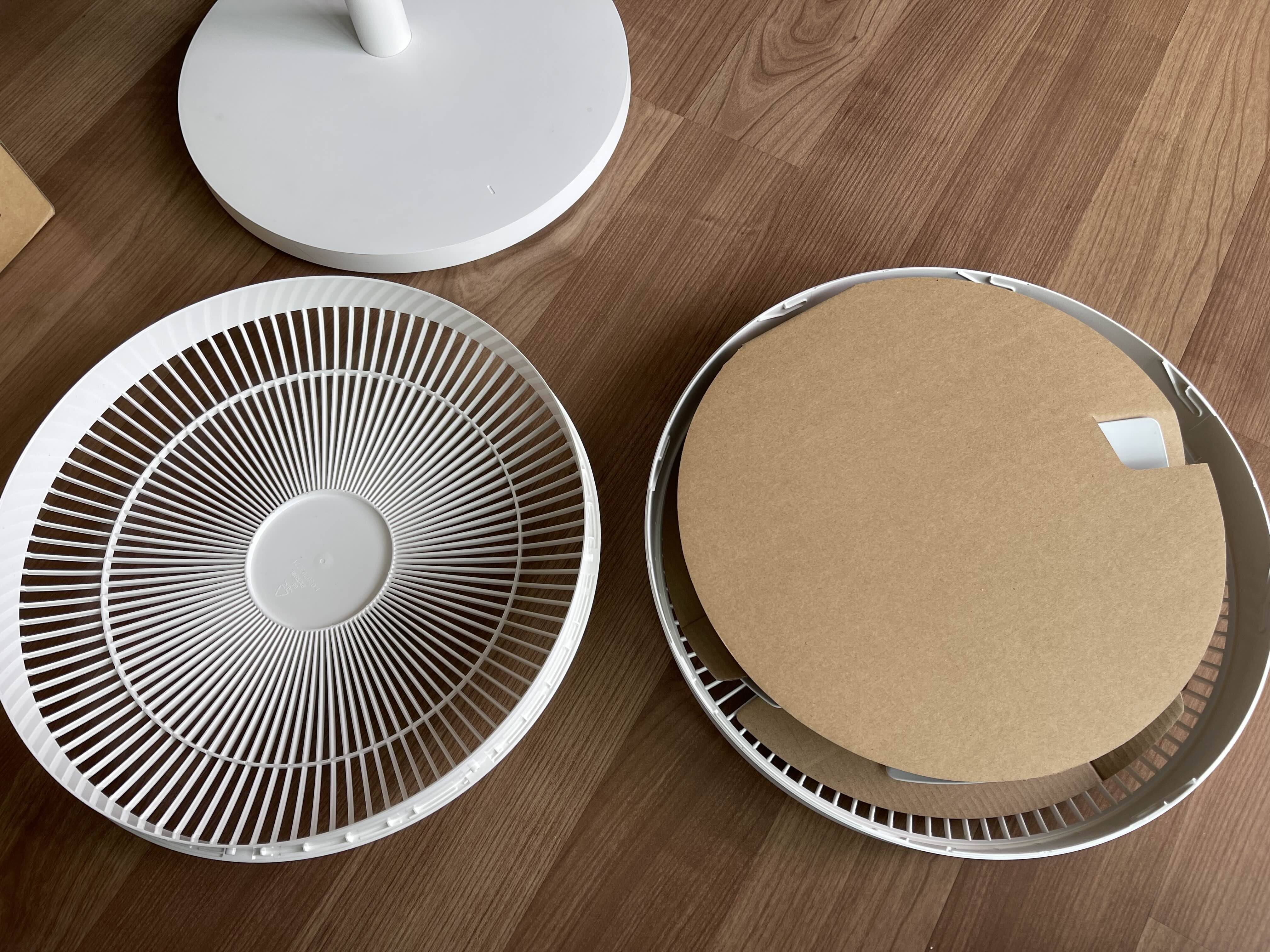

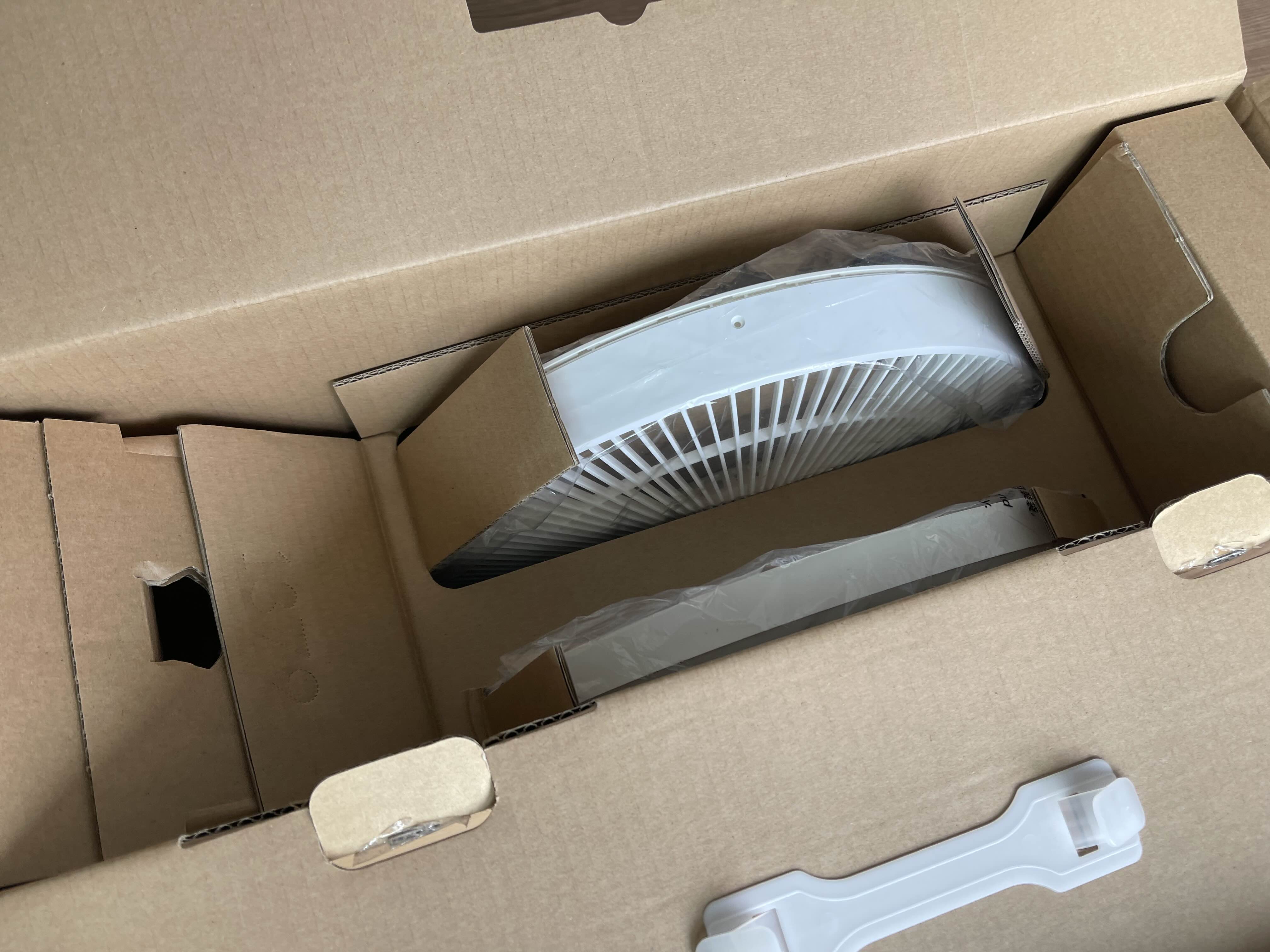

흔들리지 않도록 종이틀로 구분된 선풍기망과 받침

분리된 종이 고정틀

고정틀을 뺀 모습

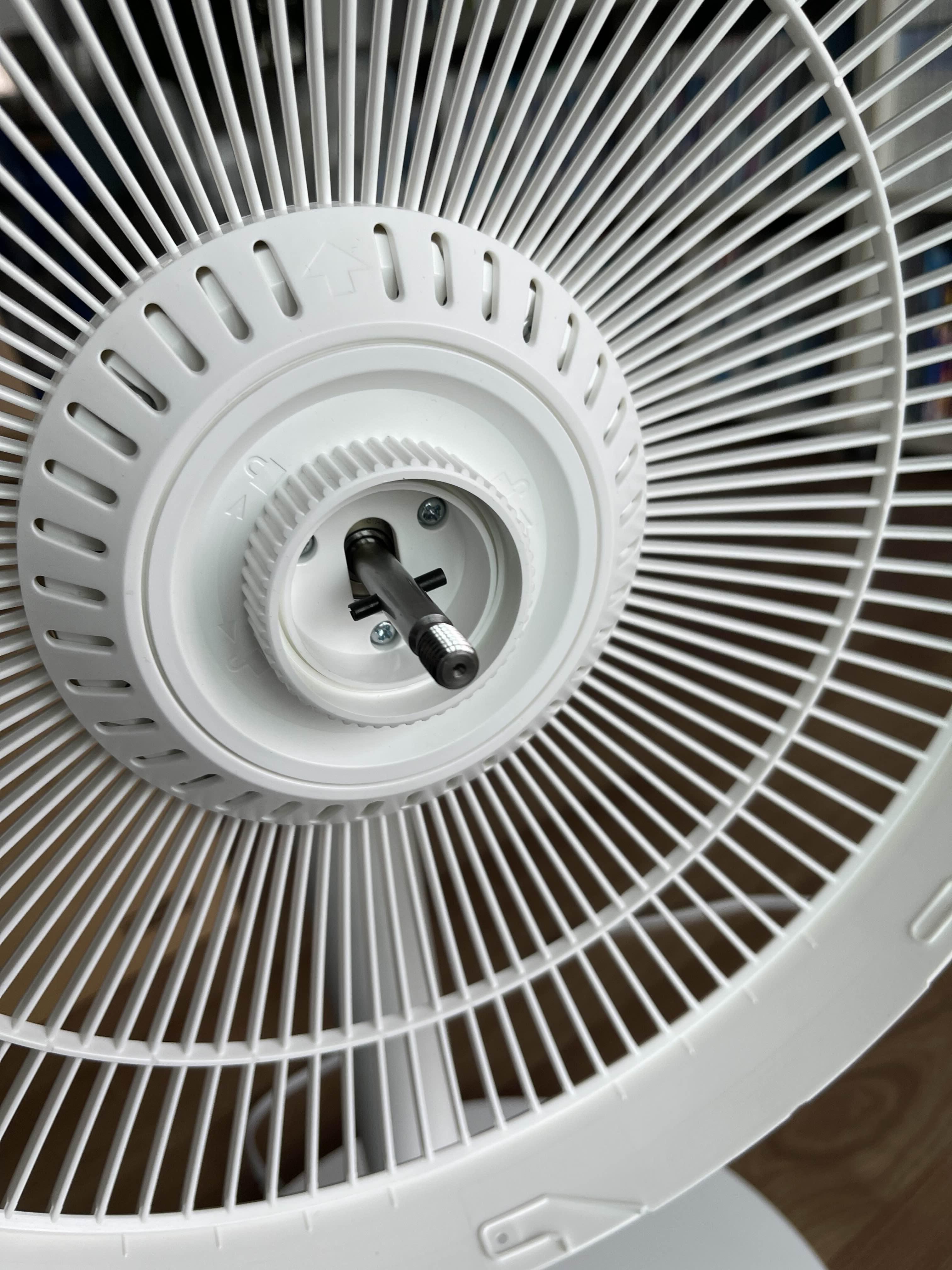

선풍기 망 및 받침 부속을 빼면 기둥과 결합된 모터가 보인다

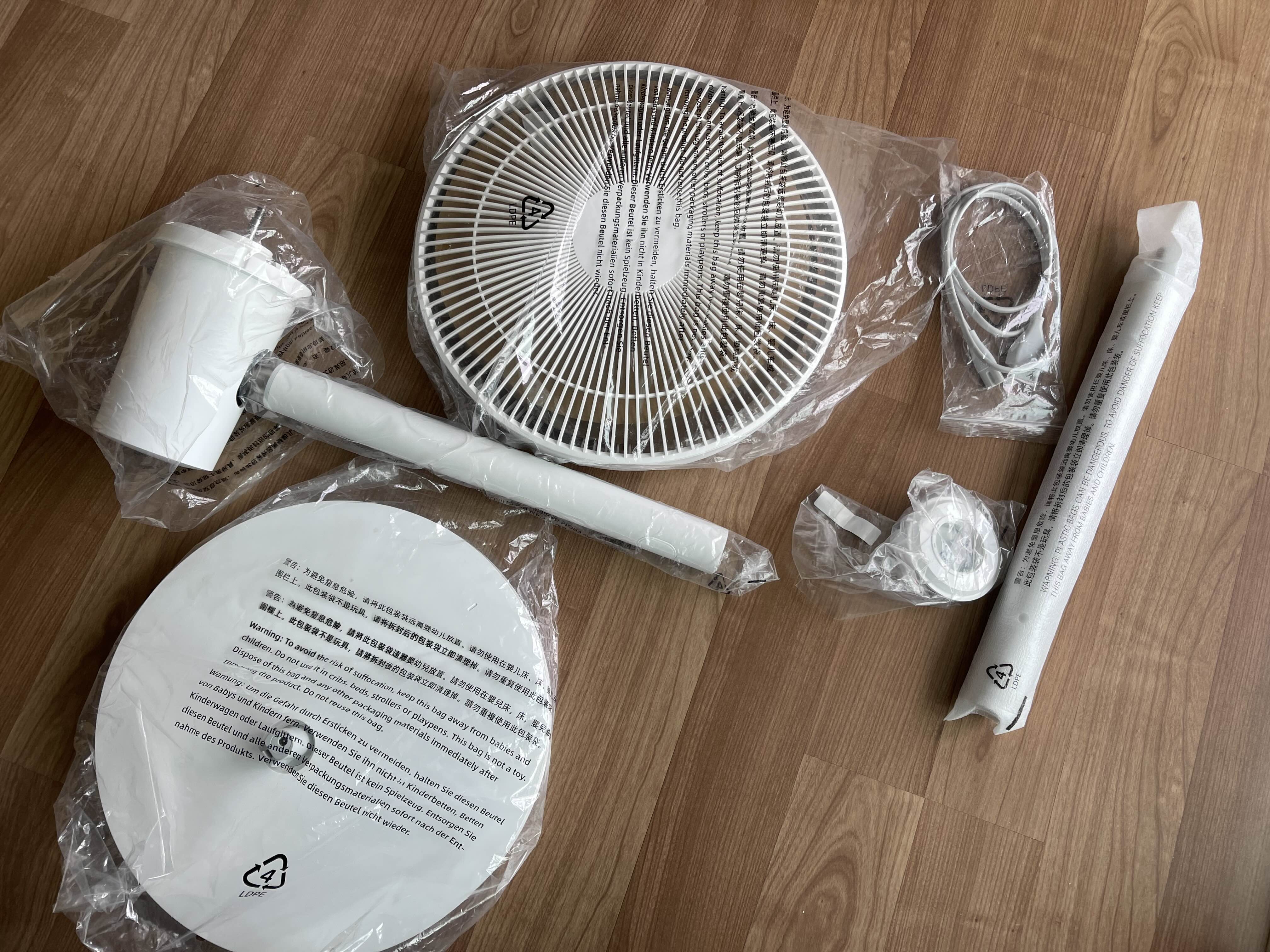

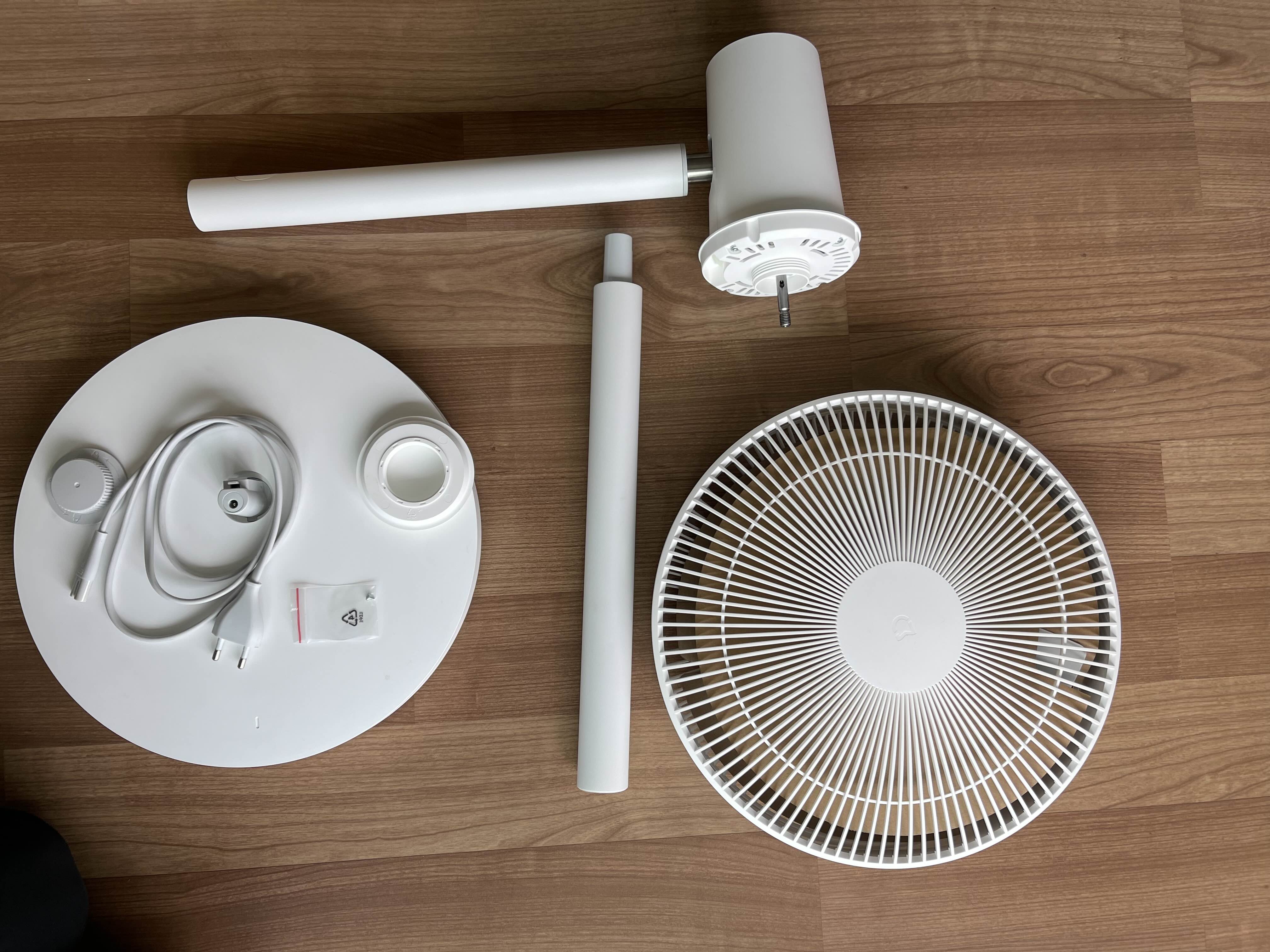

선풍기 부속품 전체

비닐 포장을 제거한 모습

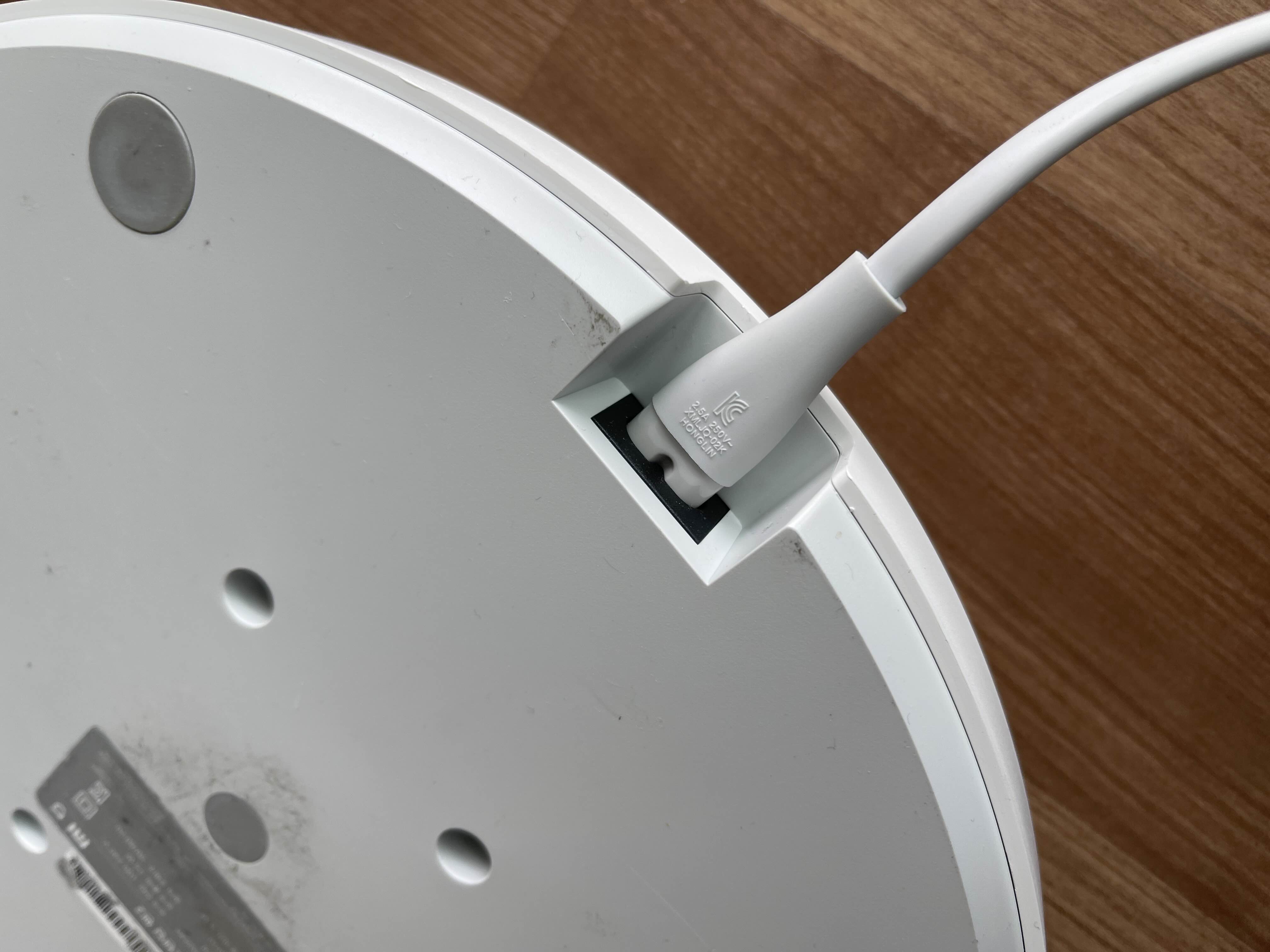

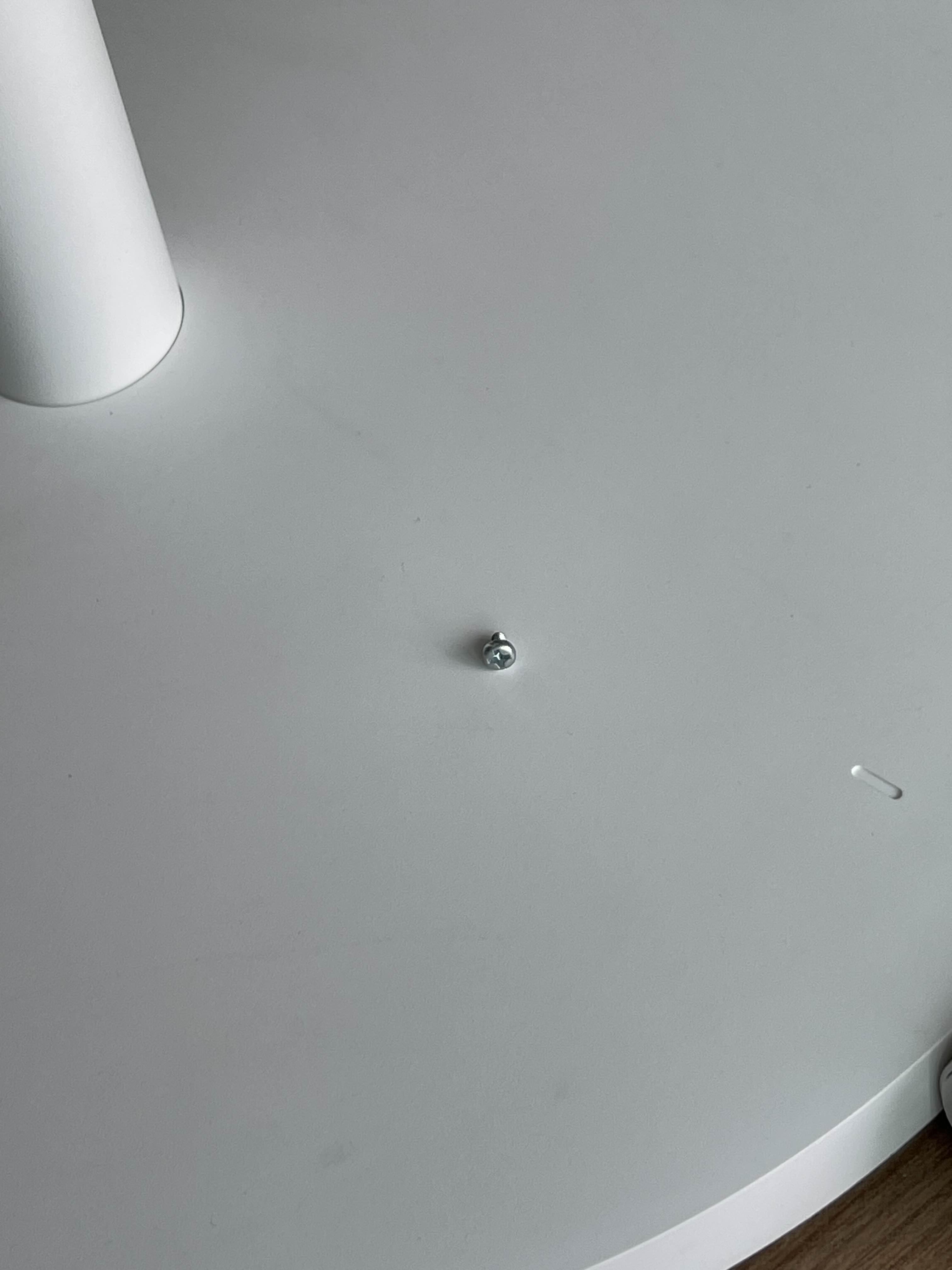

받침개 아래 뒷면에 전원 케이블을 연결한다

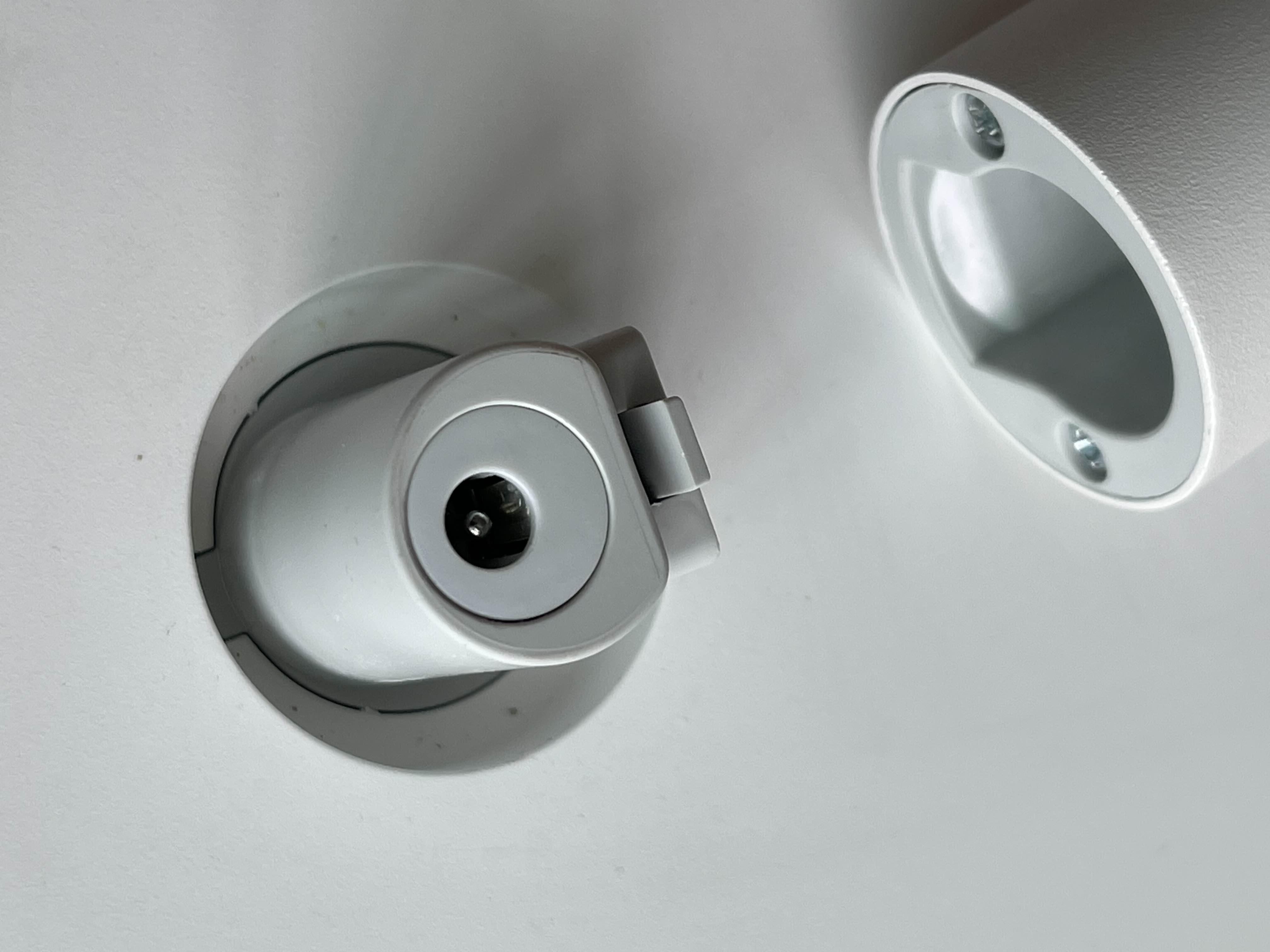

모터 부속의 기둥과 받침대 중앙 홈의 모양을 맞춰 결합한다

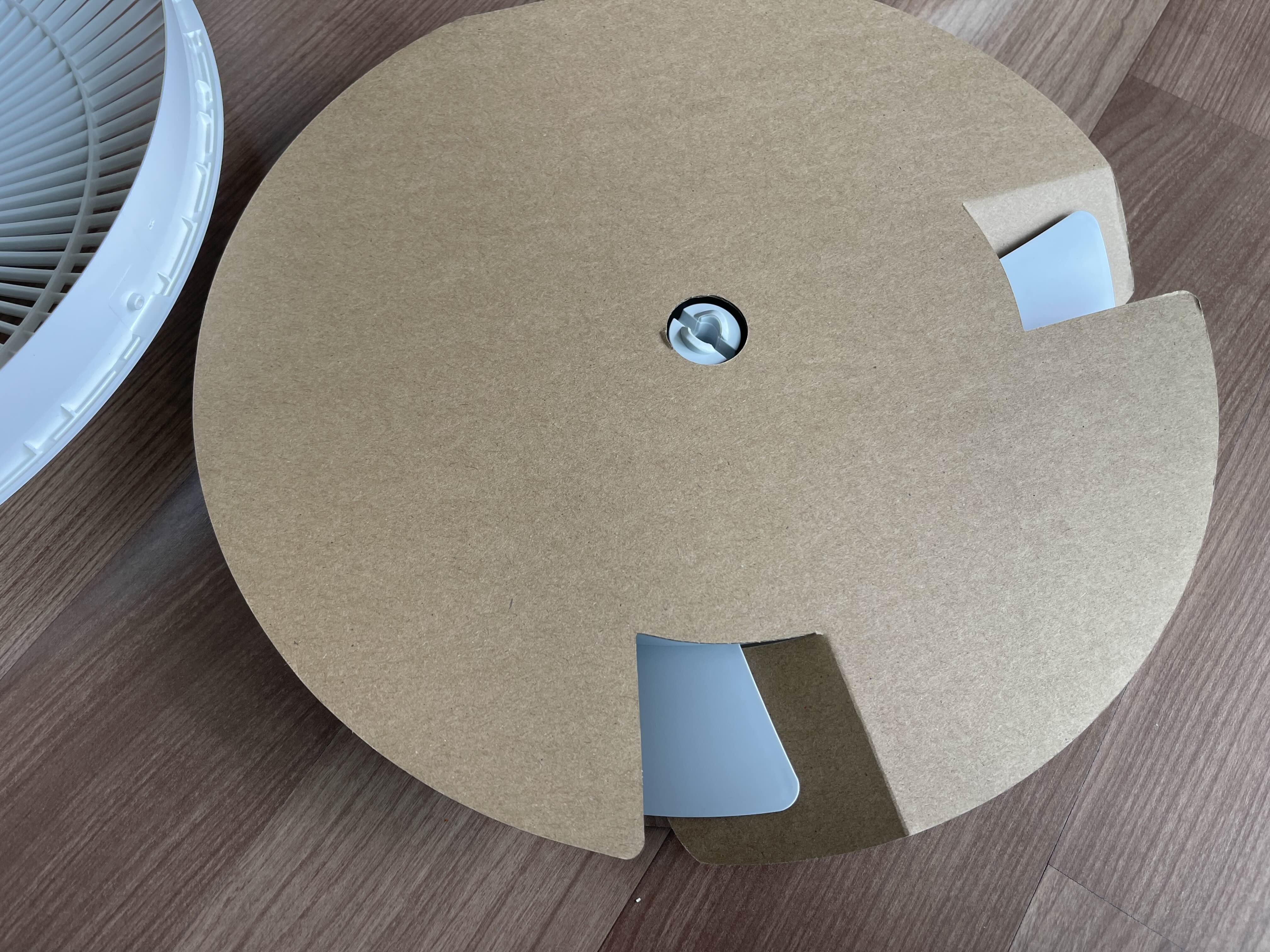

선풍기 망 안에 종이 보호대와 함께 선풍기 날개가 있다

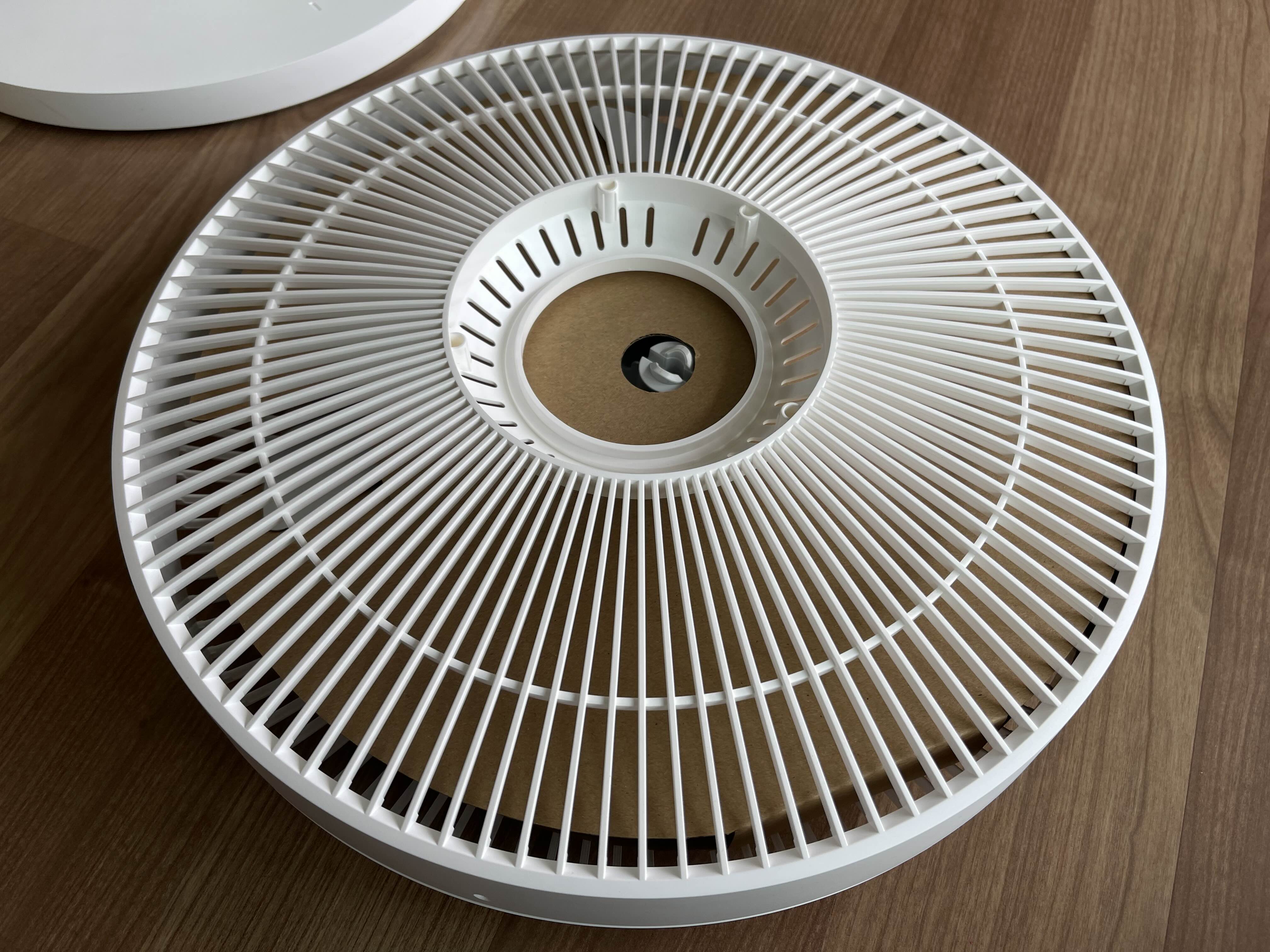

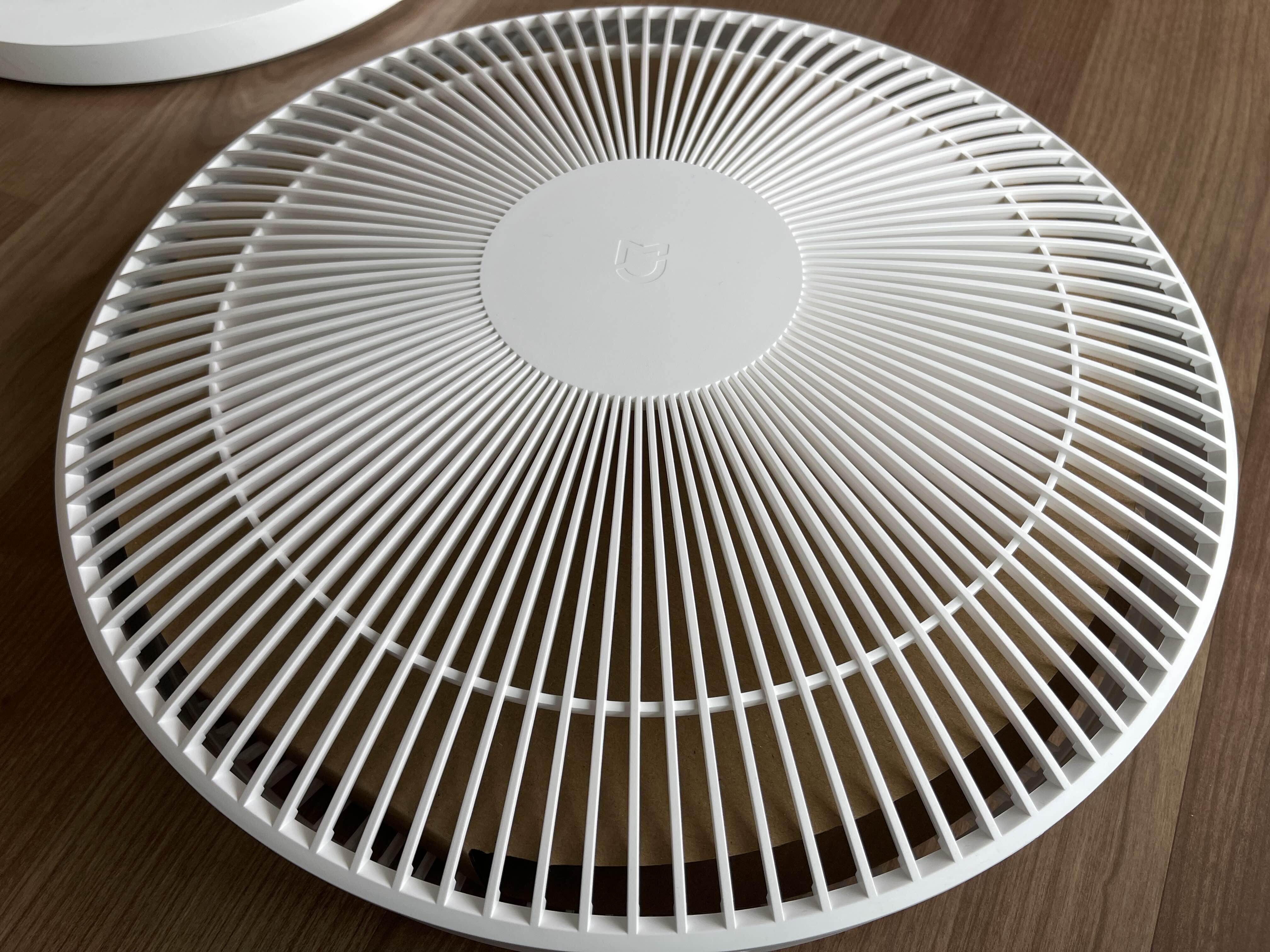

선풍기 망 뒷면

선풍기 망을 앞뒤로 분리하여 선풍기 날개를 꺼낸다

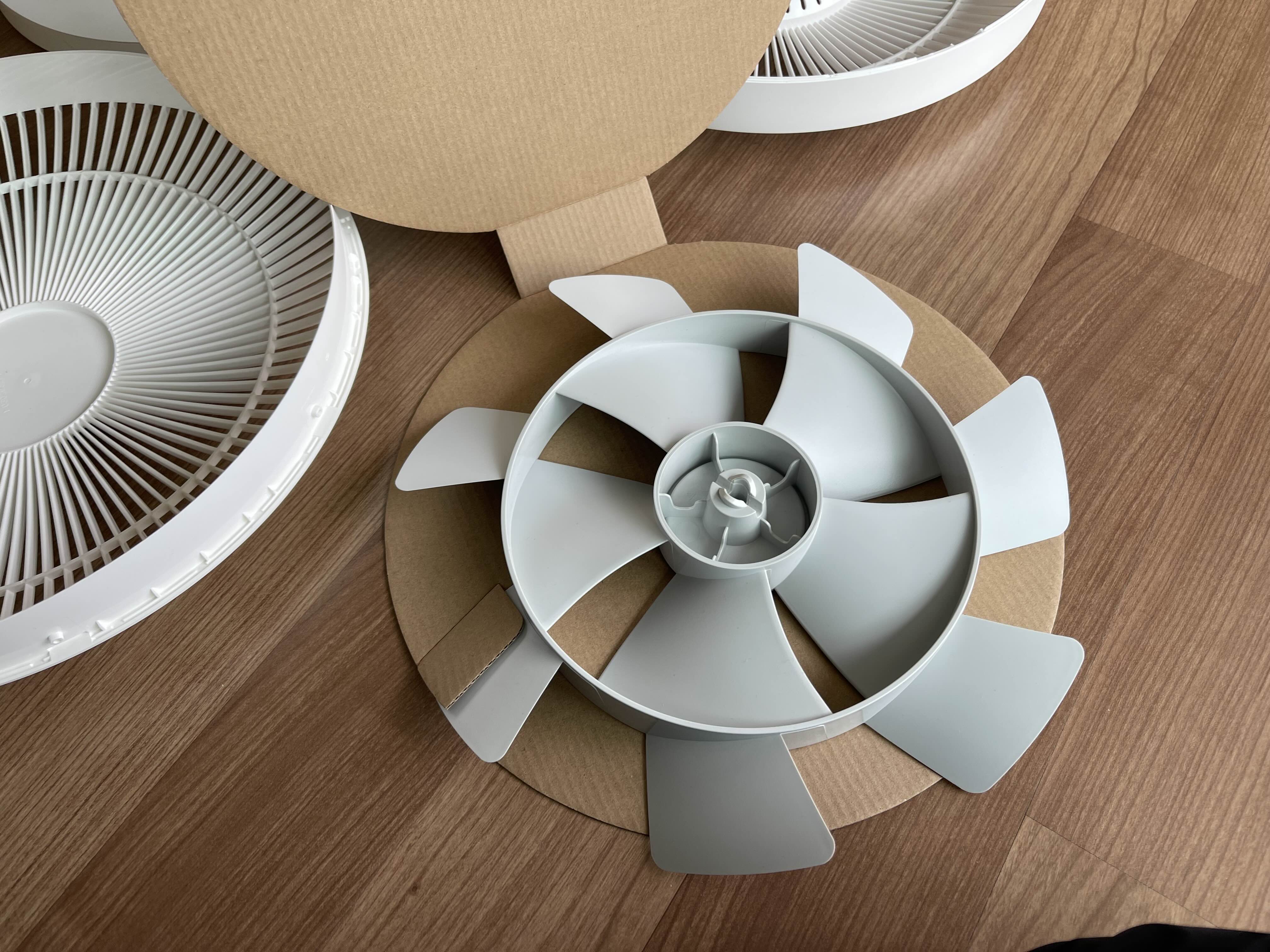

종이 보호대로 고정된 선풍기 날개

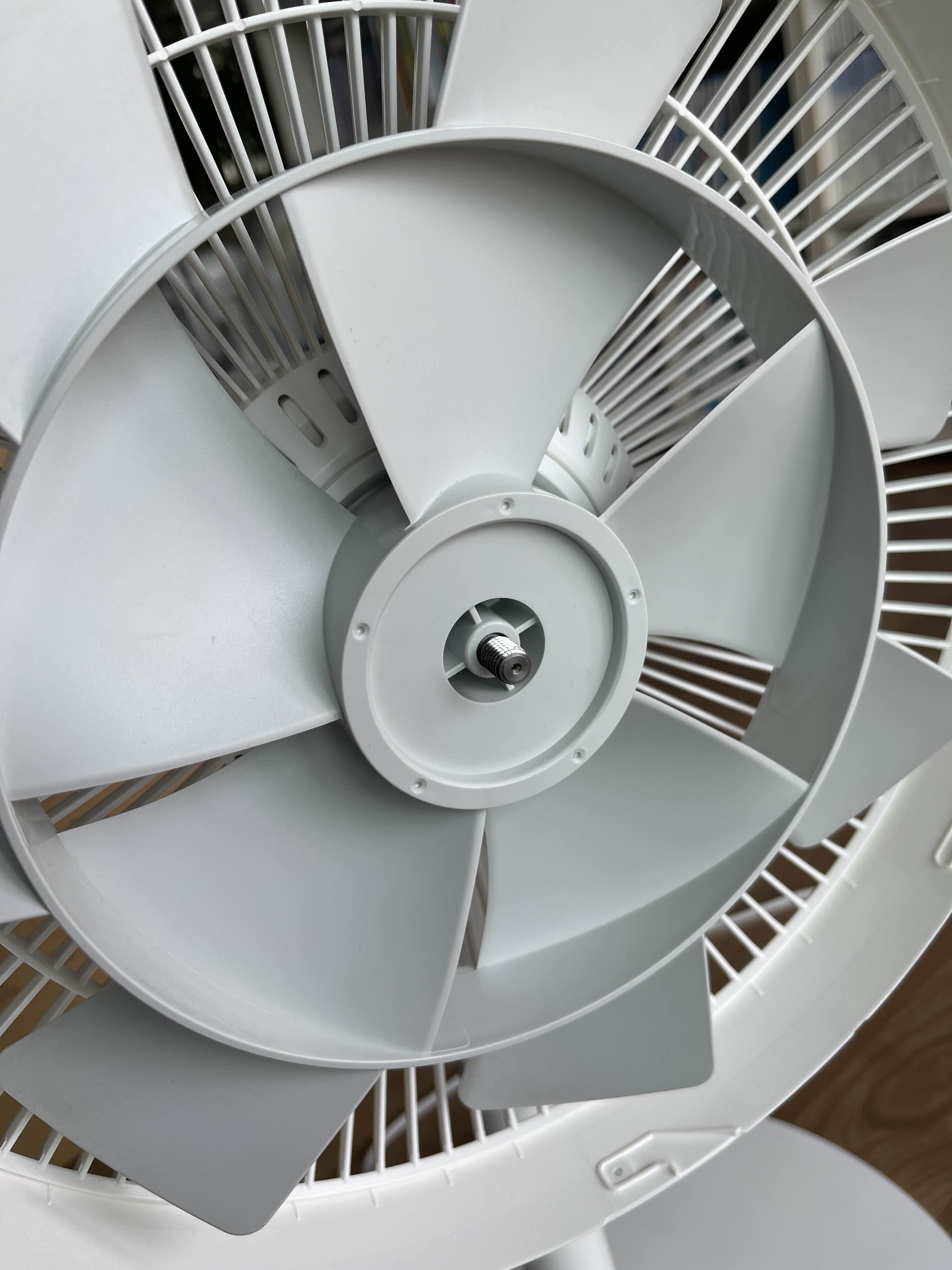

7개의 외부 5개의 내부 날개 구조로 되어 있다

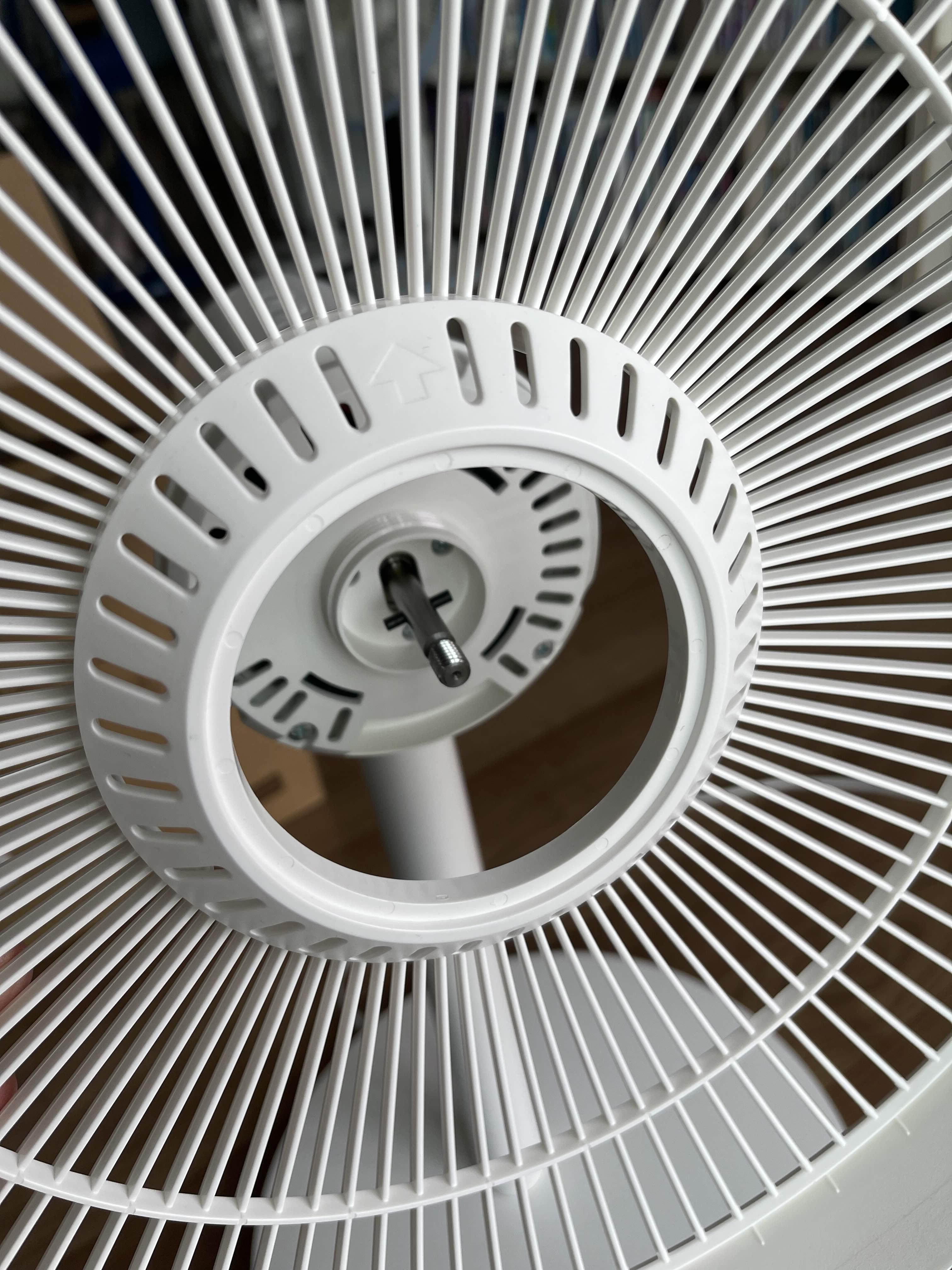

선풍기 뒷면 망에 표시된 화살표를 위로 맞추고 모터에 결합한다

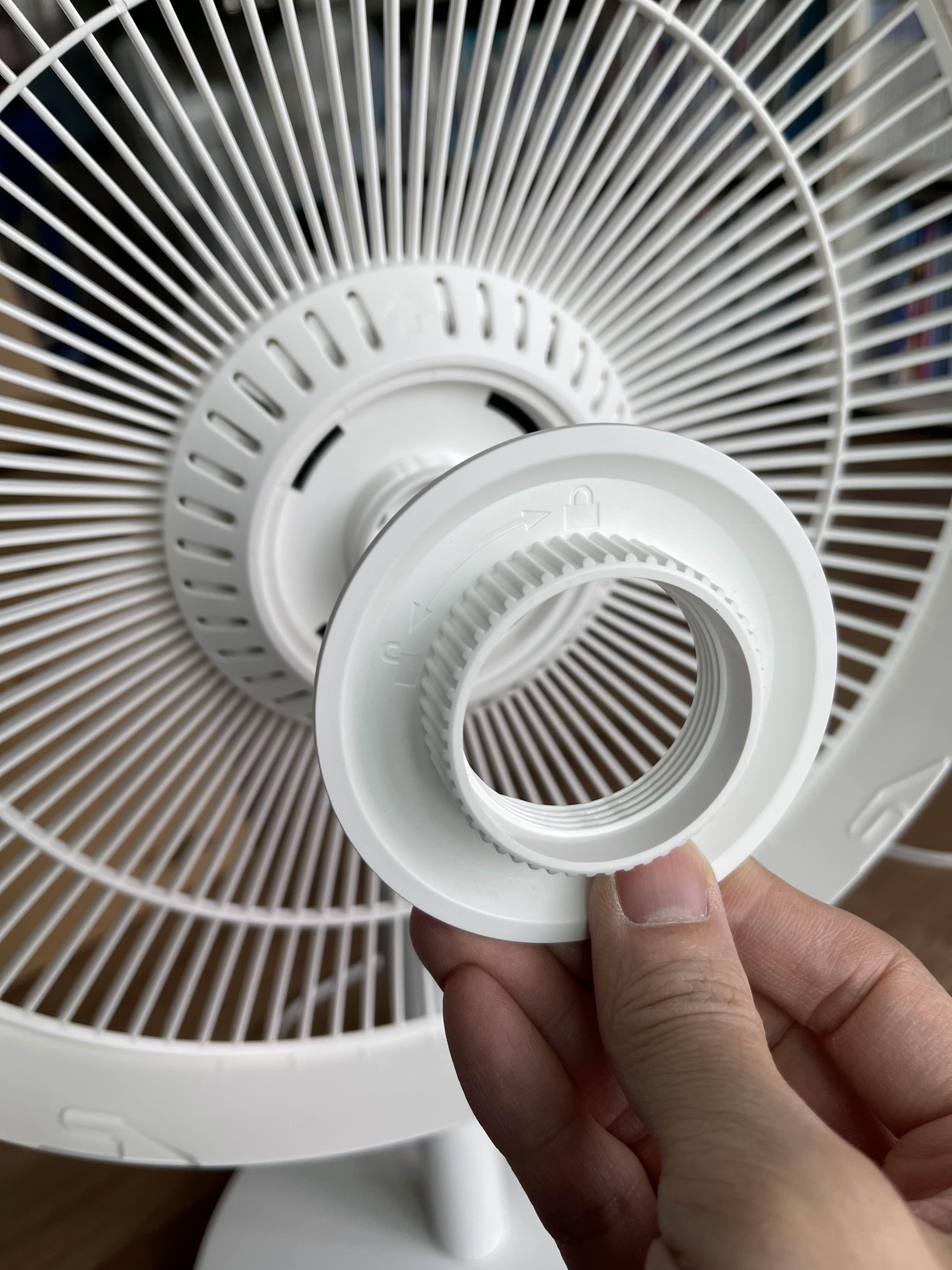

선풍기망 조임쇠를 결합하여 시계 방향으로 돌려 고정한다

모터부에 고정된 선풍기망

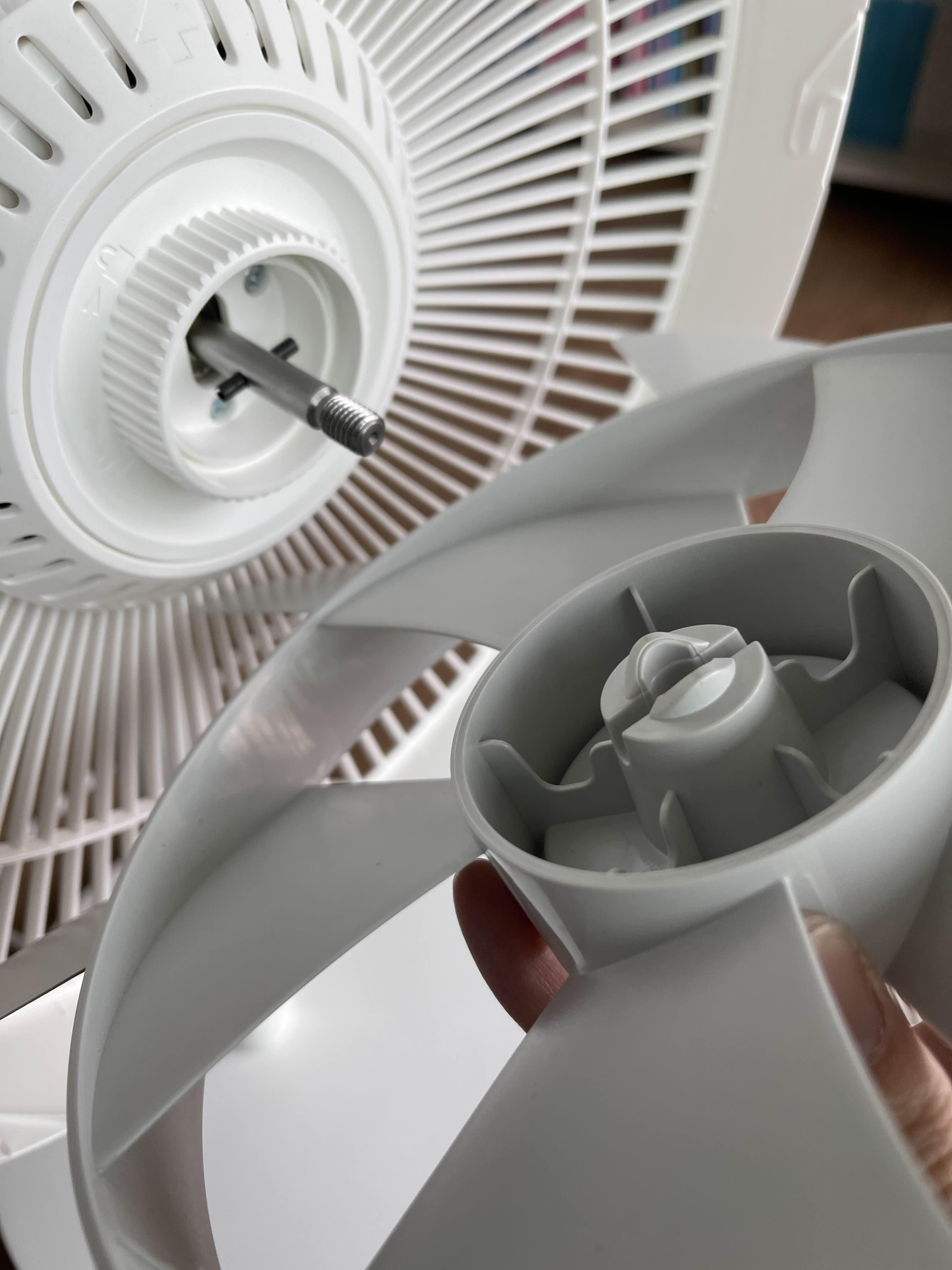

모터축에 나온 핀과 선풍기 날개의 홈을 맞춰서 결합한다

선풍기 날개 결합 준비

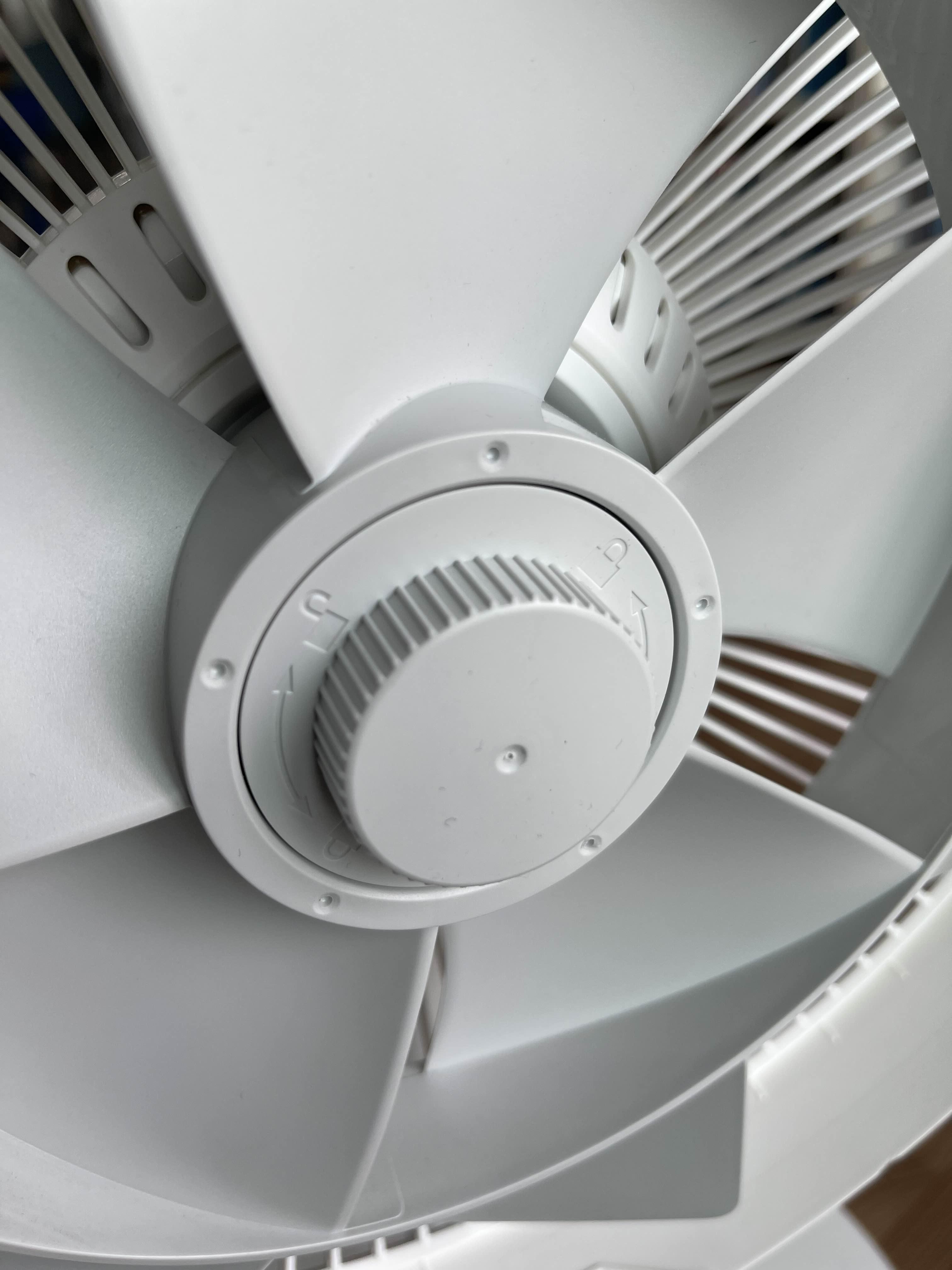

조임쇠를 시계 반대 방향으로 돌려 고정한다

선풍기 앞면 망과 뒷면 망을 연결

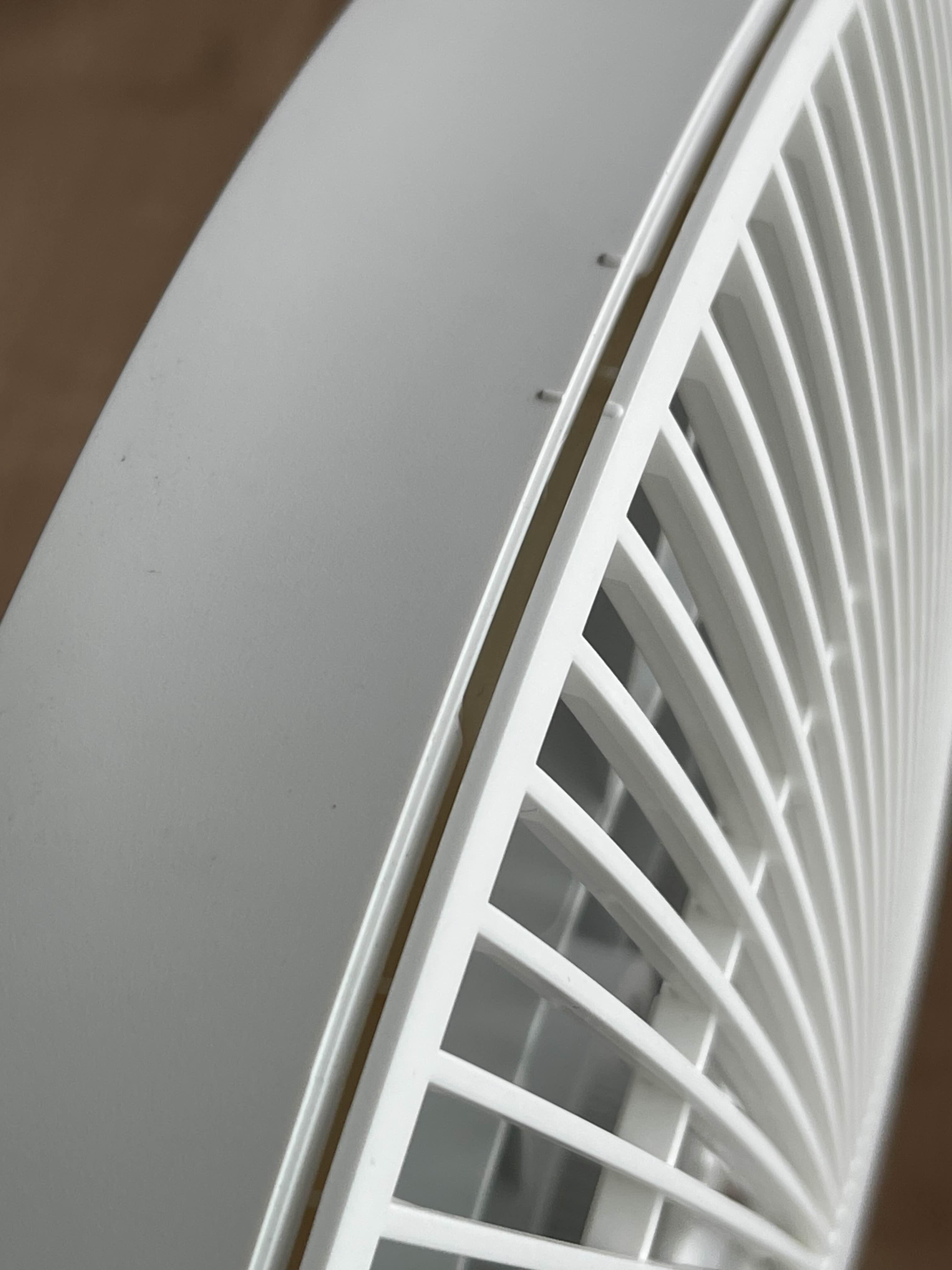

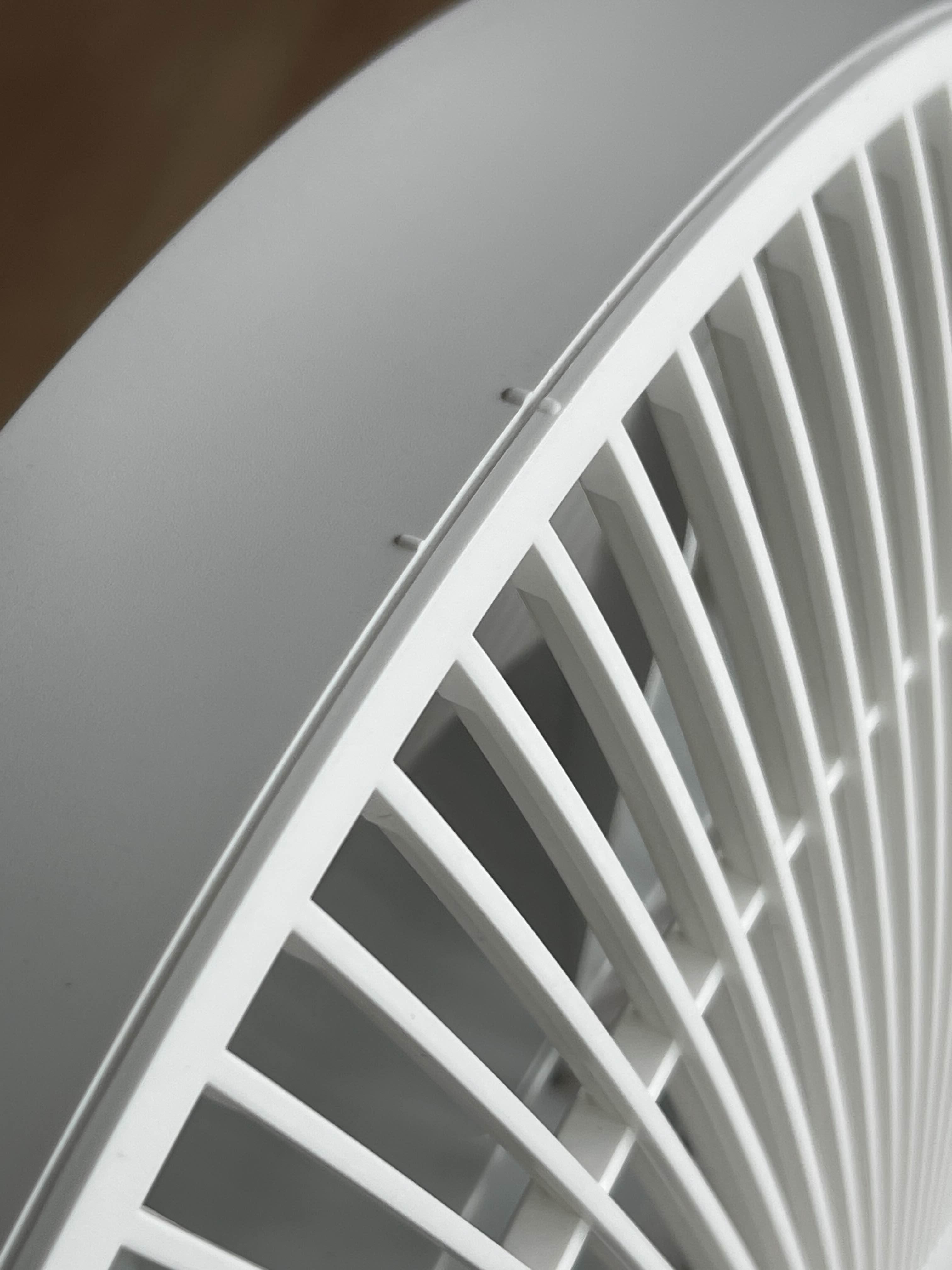

결합위치 확인. 아직 벌어져 있음

선풍기 앞 망을 시계방향으로 돌려 결합 위치를 맞춘다

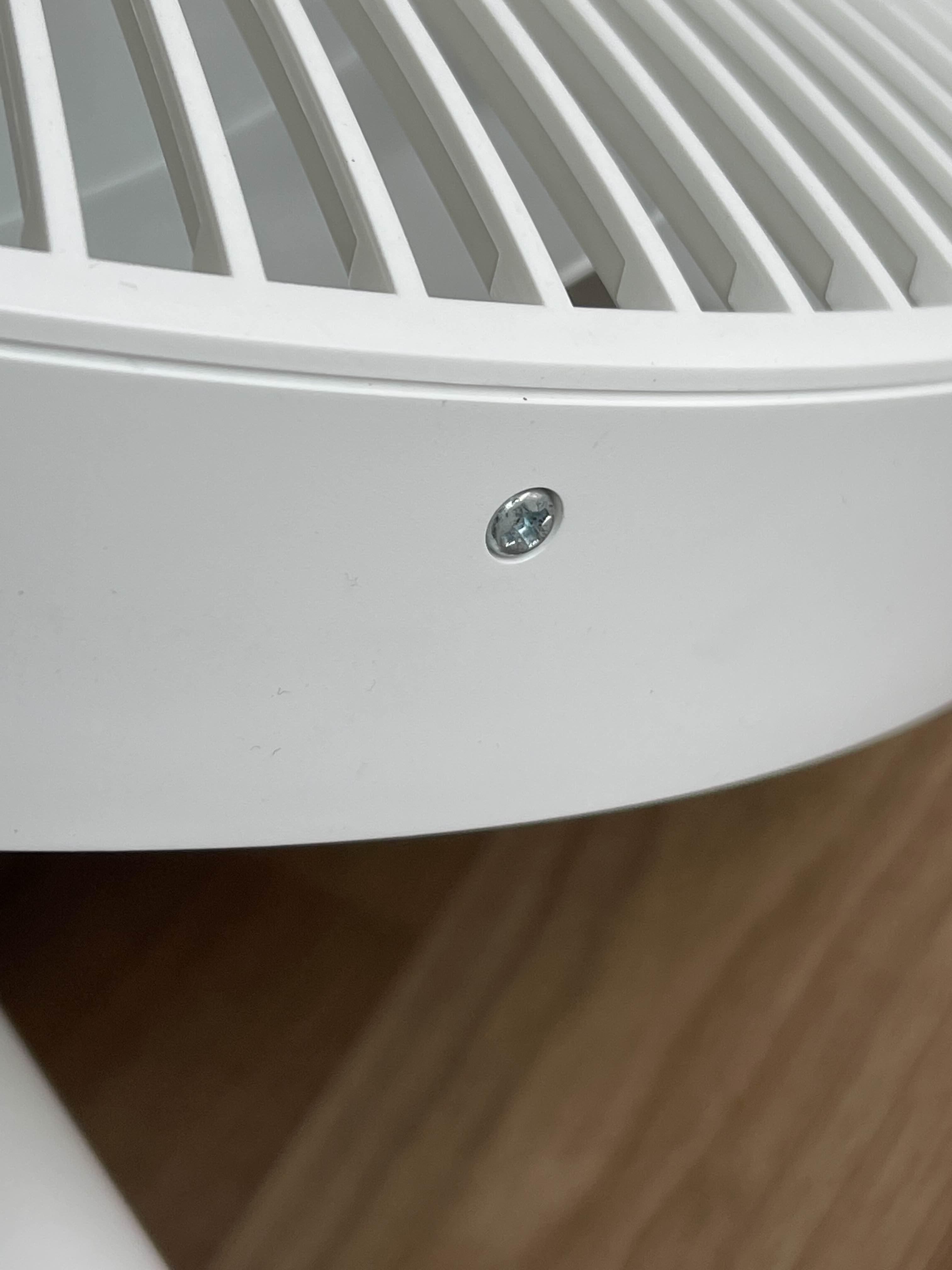

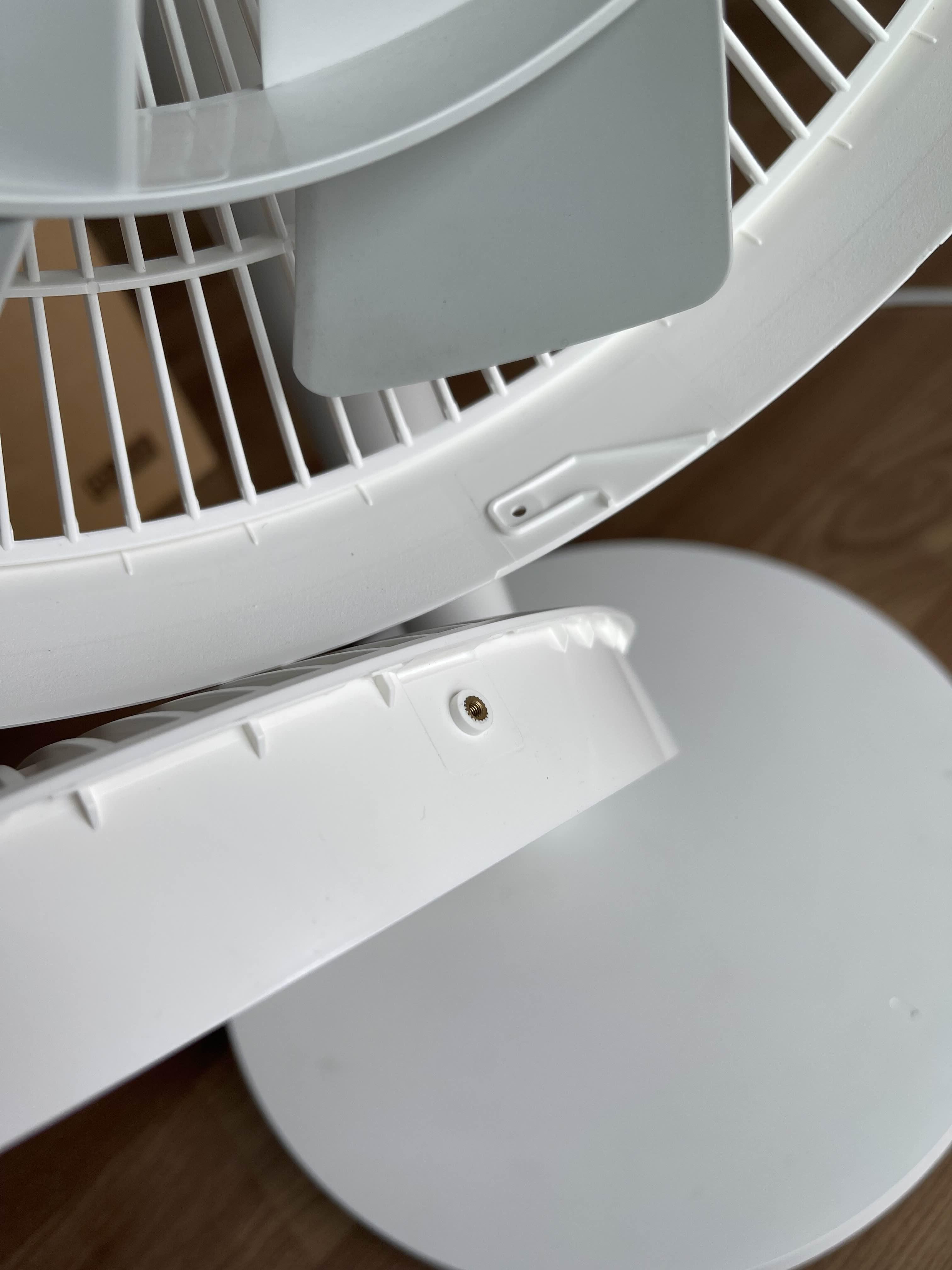

선풍기 앞망과 뒷망을 고정하기 위한 나사

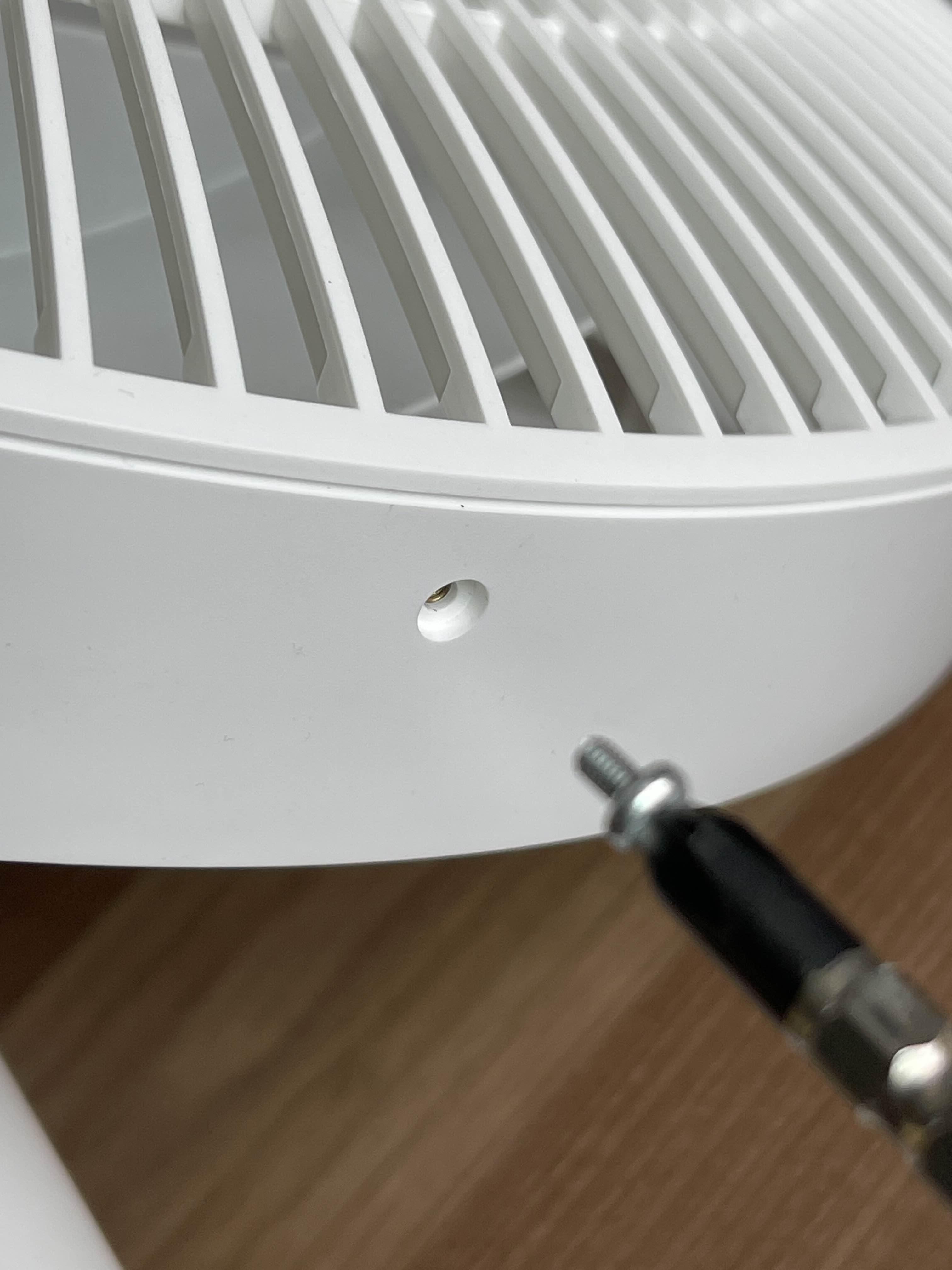

십자 드라이버를 이용하여 나사를 조여준다

고정 완료

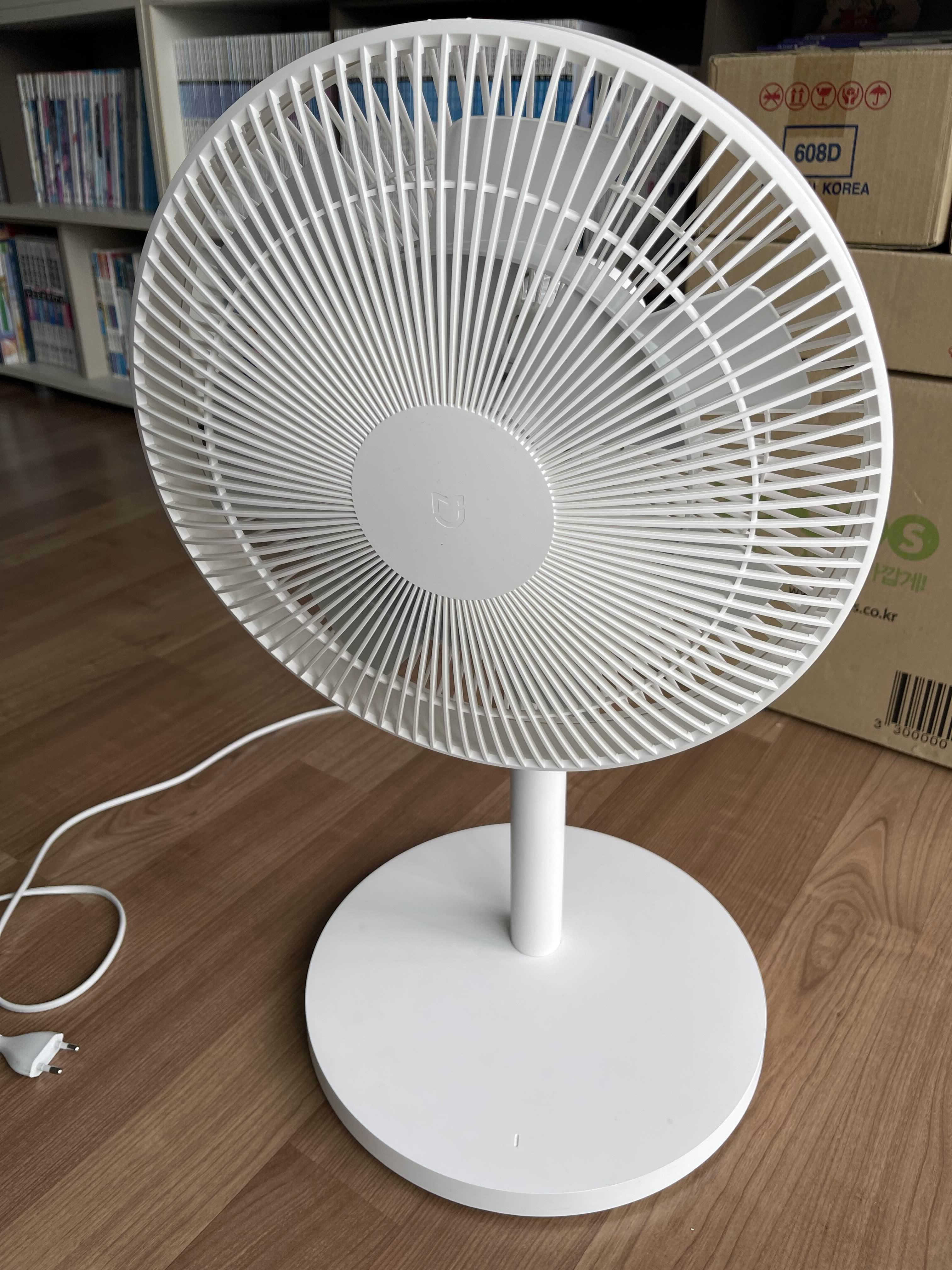

완성

선풍기 높이가 너무 낮다면 앞서 보았던 높이 확장봉을 연결할 수 있다.

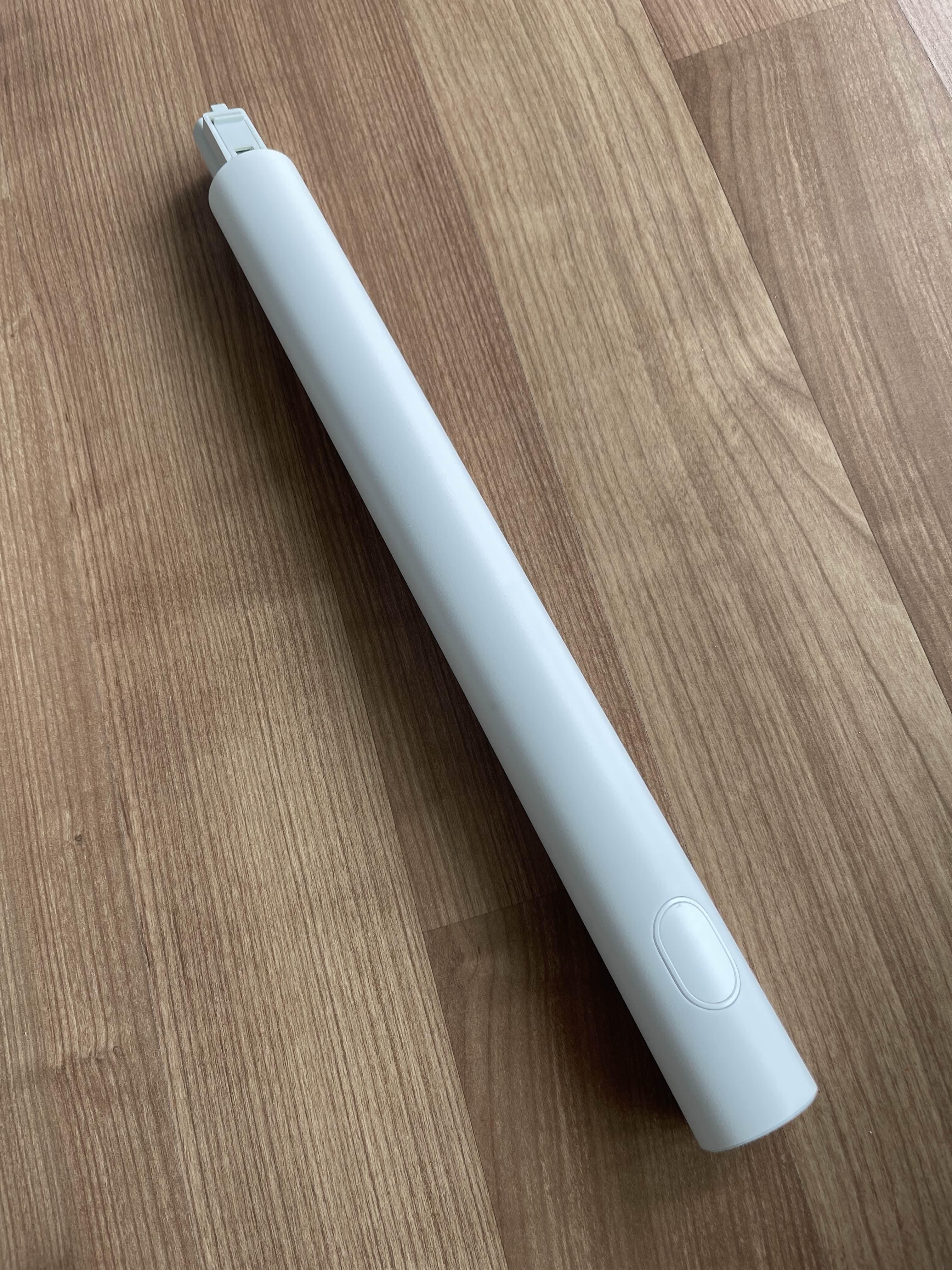

높이 확장봉

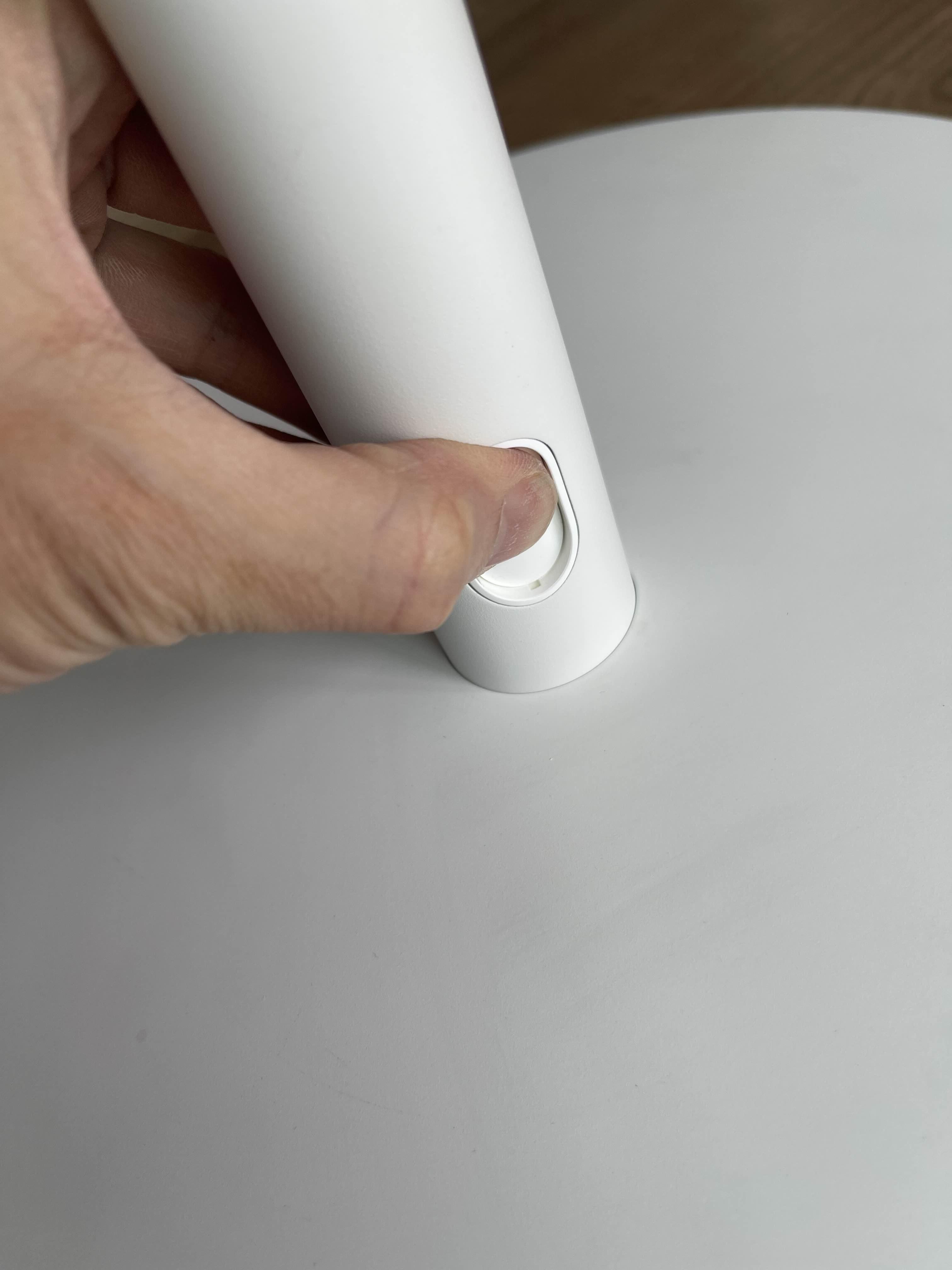

아랫쪽 버튼을 누르면 고정 결합된 부분이 쉽게 분리된다
